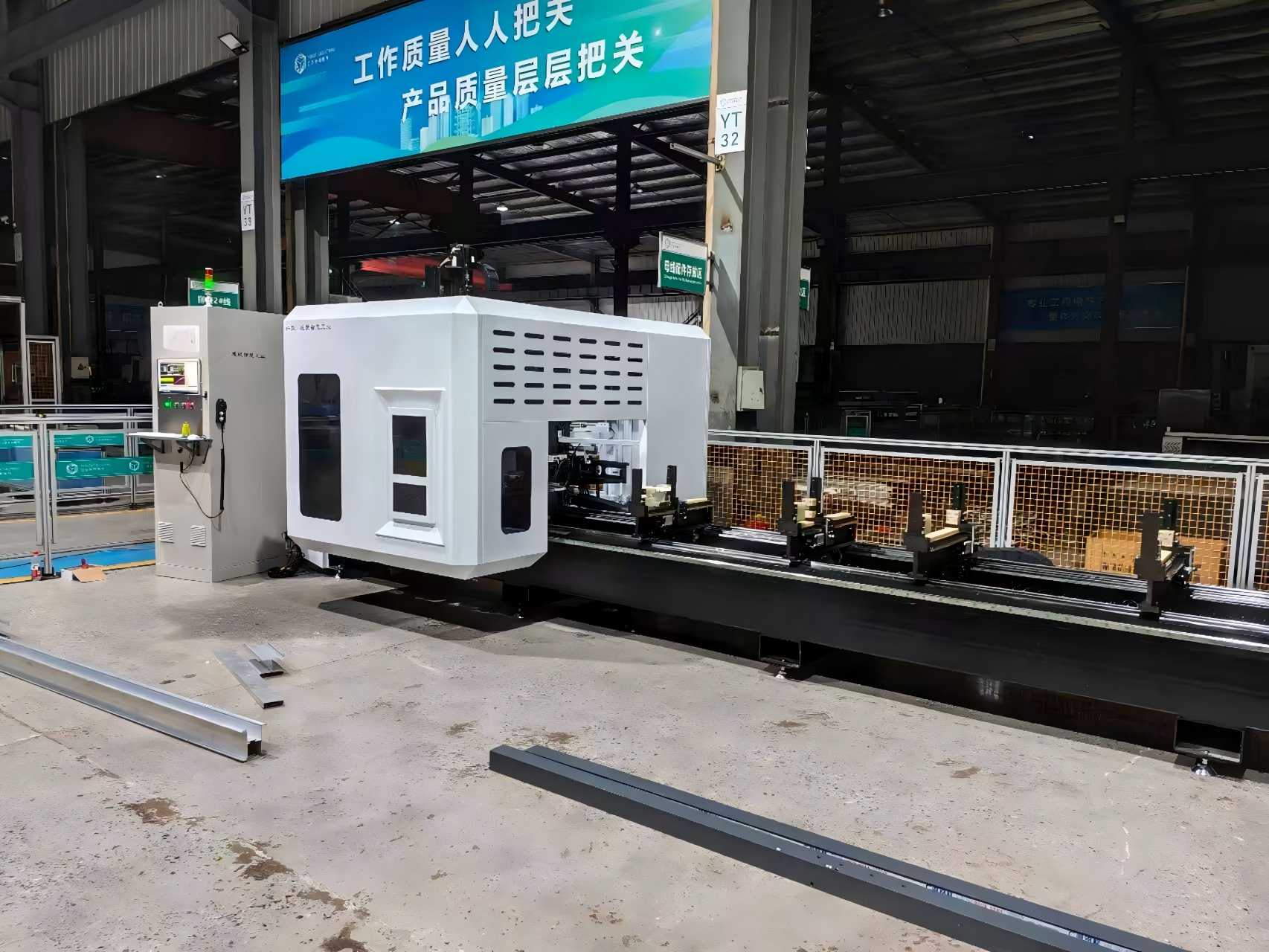

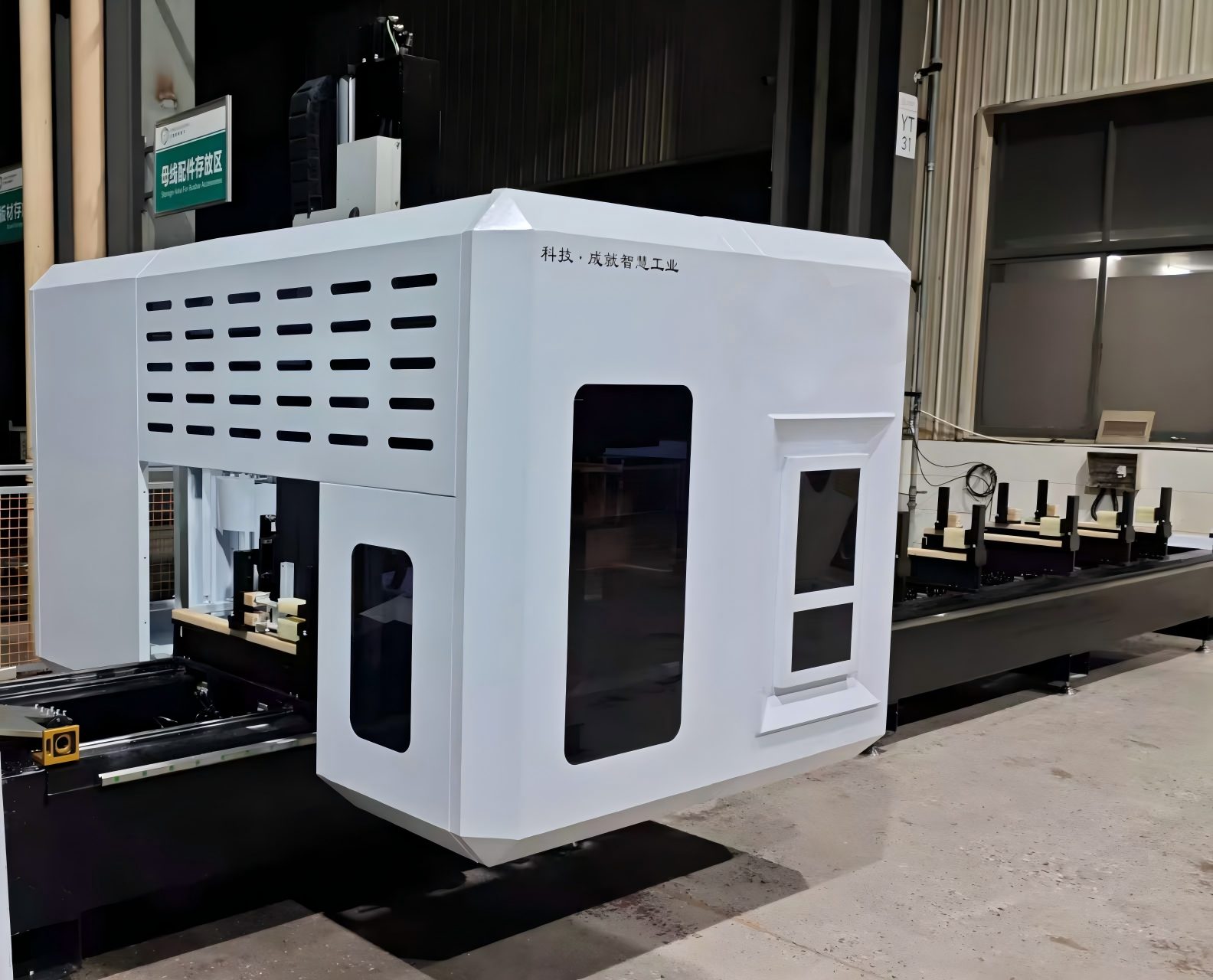

Високоскоростен 5-осен портален обработващ център за производство на фасадни стени

Нашият 5-осен портален обработващ център с висока твърдост е специално създаден за индустрията за архитектурни окачени стени и фасади. Той се отличава с обработката на широкоформатни алуминиеви профили, унифицирани окачени стенни панели и сложни геометрии с ±0,05 mm точност на позициониране. Проектиран за високоскоростно фрезоване, пробиване, нарязване и рязане, той значително подобрява ефективността на производството, като същевременно осигурява превъзходно качество на повърхността. CE сертифициран с цялостна следпродажбена поддръжка.

Ключови характеристики

• 5-осна едновременна обработка – идеална за сложни фасадни геометрии и 3D контури.

  Тежкотоварна портална структура – ​​Висока твърдост и отлично гасене на вибрациите за дългосрочна точност.

  Широкоформатна обработваща площ – Поддържа извънгабаритни окачени стенни панели, стойки и траверси.

  Високоскоростен шпиндел – оптимизиран за обработка на алуминиеви и стоманени профили.

  Автоматична смяна на инструменти (ATC) – Намалява времето за престой и подобрява производителността.

  Удобна за потребителя CNC система – Съвместима с основния CAD/CAM софтуер.

  Персонализирана конфигурация – OEM/ODM решения, достъпни за глобални изпълнители.




Технически спецификации

Как работи

CAD / CAM вход

Панелът за фасада или алуминиевият профил първо се моделира в CAD (LogiKal, SchüCal, SolidWorks и др.).

Софтуерът CAM преобразува 3D модела в траектории на инструменти и G-код, включително ъгли на рязане, скорости на подаване, скорост на шпиндела и последователност на смяна на инструмента.

2. Затегнете детайла

Дълги алуминиеви / стоманени профили за окачени фасади или големи фасадни панели се фиксират върху леглото на машината с помощта на CNC-контролирани подвижни скоби.

Скобите се позиционират автоматично, за да избегнат сблъсъци и да задържат частта без деформация.

3. Конструкцията на портала се движи в X / Y

Машината използва мостов тип портал:

X-ос = порталът се движи по дължината на профила/панела

Y-ос = обработващата глава се движи по ширината

Z-ос = шпинделът се движи нагоре/надолу

Това дава голяма, отворена работна площ за извънгабаритни окачени стени.

4. Две въртящи се оси накланят шпиндела

В допълнение към X/Y/Z машината има:

A-ос = наклон около X

C-ос = завъртане около Z

(или B/C в зависимост от дизайна на главата)

Така че шпинделът може да изрязва сложни наклони, ъглови дренажни отвори, 3D фасадни контури и странични елементи, без да разглобявате частта.

5. 5-осно едновременно рязане

CNC контролерът управлява линейни + ротационни оси заедно.

Инструментът остава под най-добрия ъгъл спрямо повърхността → по-гладко покритие, по-малко дрънкане, без повторно фиксиране.

Типични операции в една настройка:

Крайно фрезоване

Пробиване/нарязване

Набраздяване

Скосено рязане

Рязане с трион

3D контурно фрезоване за сложни фасади

6. Автоматична смяна на инструмента

Инструментите се съхраняват в списание (бормашини, фрези, метчици, триони).

ATC сменя инструментите автоматично по време на програмата, така че един профил на фасадна стена може да бъде напълно обработен без намесата на оператор.

7. Проверка и изход в процеса

Сондите/енкодерите проверяват позицията и състоянието на инструмента.

CNC компенсира отклоненията в реално време.

Резултат: завършена окачена стена, транец или фасаден панел с точни отвори, жлебове и сложни ъгли — готови за сглобяване.

Основен обхват на приложение

Типични приложения за5-осен портален обработващ център за окачена стенавключват:

1. Високоетажна сграда с унифицирани алуминиеви окачени рамки
2. Екструдирани стъклени фасади със скрита рамка и открита рамка
3. Ъглови фуги за фасади и фасадни профили със специална форма
4. Слънчева стая, покривен прозорец и големи алуминиеви профили за прозорци и врати
5. Точково поддържани алуминиеви носещи скоби за стъклена фасада
6. Индустриална алуминиева фасада и декоративни стоманени стенни профили
7. Аерокосмически леки алуминиеви профили (междуиндустриална съвместимост)

Подходящи суровини: алуминиева сплав 6063, кухи профили, плътен алуминий, тънкостенна стомана, PVC архитектурни профили.

Сценарии за приложение

Унитаризирано производство на фасадни стени

Архитектурни фасадни панели

Алуминиеви стойки и напречни греди

Сложна геометрия на окачена стена

Стъклена перде стена Groove обработка

Стоманени структурни рамки за окачени фасади
