800 mm CNC машина за фрезоване на края на окачена стена

Shandong Lebulang Precision Machinery Co., Ltd., работеща под марката Lebulang Machine, произвежда оборудване за обработка на алуминий в своята фабрика в Джинан, Китай от 1996 г. Тази 3-осна серво фреза с ЦПУ обработва алуминиеви окачени стени и фасадни профили, рамки за врати и прозорци и архитектурни екструзии. Той разполага с 800 mm ход по оста X, автоматично въртене на шпиндела от 0° до 90°, издръжлива чугунена основа и многопрофилно затягане за партидно производство. Индустриална CNC система SYNTEC с удобен за потребителя HMI поддържа USB CAD импортиране и предварително заредени профилни библиотеки за бърза настройка.

• 800 mm ход по оста X:The800 mm CNC машина за фрезоване на края на окачена стенаосигурява 800 mm работна дължина по оста X, като побира големи окачени стени и фасадни профили в една настройка.
• 3-осно CNC серво управление:Осите X, Y и Z се задвижват от серво мотори, свързани с прецизни сферични винтове. Точността на позициониране е посочена на ±0,02 mm, поддържаща постоянни размери на шипа и жлеба в производствените партиди.
• Здрава чугунена основа:Леглото на машината е от чугун, проектирано да потиска вибрациите и да поддържа стабилност по време на високоскоростно фрезоване. Това допринася за гладки крайни повърхности без грапавини и по-дълъг живот на инструмента.
• Автоматично въртене на шпиндела от 0° до 90°:Фрезовият шпиндел може да се върти от 0° (хоризонтално) до 90° (вертикално) под контрол на програмата. Хоризонталните и вертикалните краища на профила могат да бъдат обработени с едно затягане без ръчно повторно позициониране на детайла или инструмента.
• Многопрофилно затягане:Приспособлението за затягане може да закрепи 3 до 5 профила едновременно, позволявайки партидна обработка на идентични операции за крайно фрезоване в един цикъл.
• SYNTEC индустриална CNC система:Блокът за управление включва цветен HMI, USB порт за импортиране на CAD файлове и предварително заредени профилни библиотеки с общи геометрии на шип и прорез. Операторите избират програмата, зареждат профилите и стартират цикъла, без да пишат G-код.

800 mm CNC машина за фрезоване на края на окачена стена

Как работи

The800 mm CNC машина за фрезоване на края на окачена стенаработи, като операторът зарежда до пет алуминиеви профила в пневматичното затягащо приспособление. След като изберете програмата за обработка от контролера SYNTEC — или от предварително заредената библиотека, или от импортиран от CAD файл — цикълът започва. Серво задвижваните оси X, Y и Z позиционират фрезата в първия край на профила. Шпинделът може да се върти автоматично между 0° и 90° за обработка както на хоризонтални, така и на вертикални повърхности, без да се освобождават детайлите. Твърдосплавна фреза Φ350 mm, работеща при 2800 оборота в минута, премахва материала, за да образува шипове, прорези и жлебове. Максималната дълбочина на шипа е 100 мм, а максималното напречно сечение на профила е 330 мм ширина и 180 мм височина. След завършване на програмираната последователност от единия край, осите се препозиционират към следващия детайл. След като всички профили в партидата са готови, скобите се освобождават и операторът премахва обработените части.

Ключови компоненти

• Машинно легло от чугун:Осигурява твърда, амортизираща вибрациите основа за линейните водещи релси и движещите се оси. Масата на отливката помага да се поддържа стабилността на рязане по време на тежки фрезови проходи.
• Серво мотори и сферични винтове (X/Y/Z):AC серво задвижванията с прецизно шлайфани сачмени винтове осигуряват точност на позициониране от ±0,02 mm през 800 mm ход на X-ос, капацитет на ширина 330 mm и капацитет на височина 180 mm.

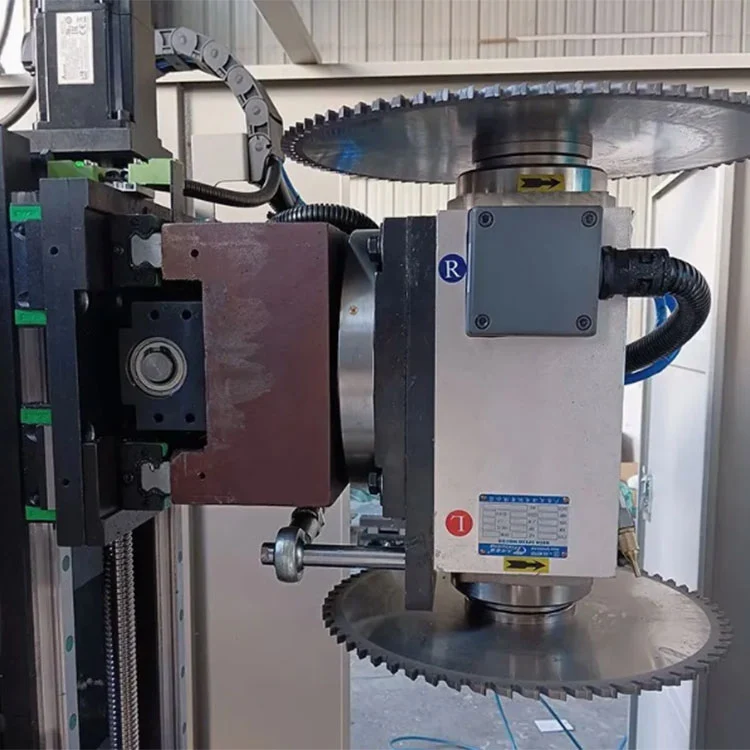

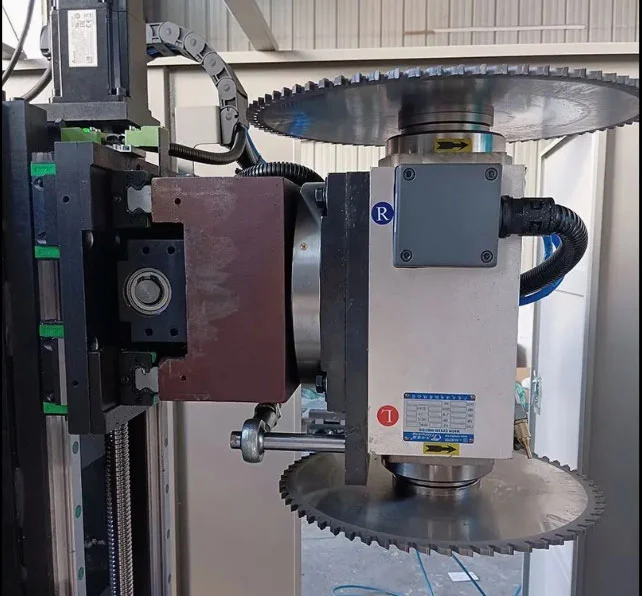

• Въртящ се шпиндел:Мотор с мощност 3 kW задвижва фрезата Φ350 mm при 2800 об./мин. Корпусът на шпиндела се върти от 0° до 90° под серво управление за автоматично превключване между хоризонтално и вертикално крайно фрезоване.

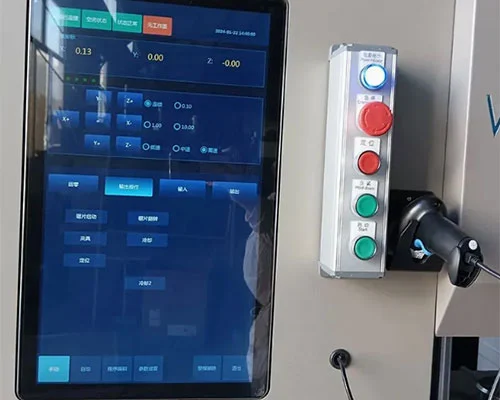

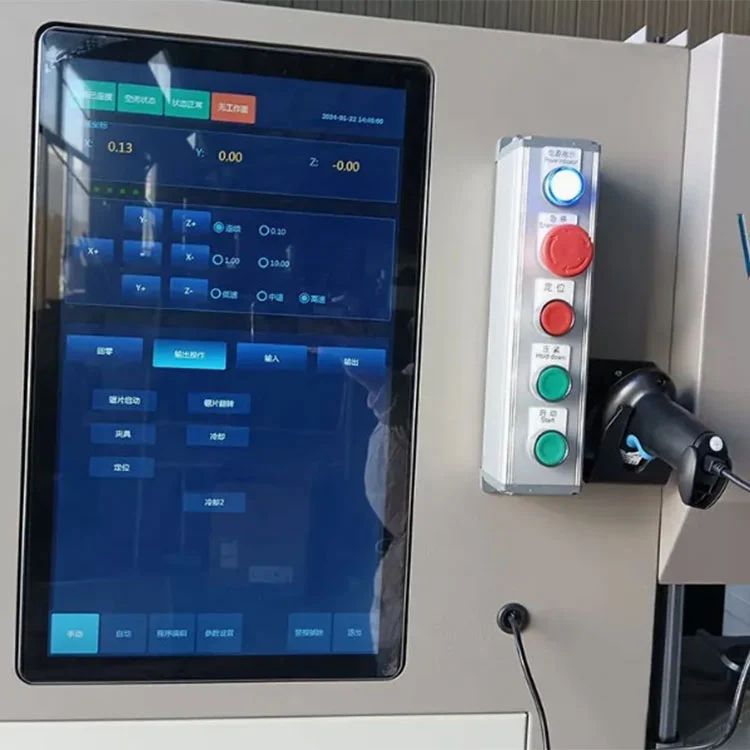

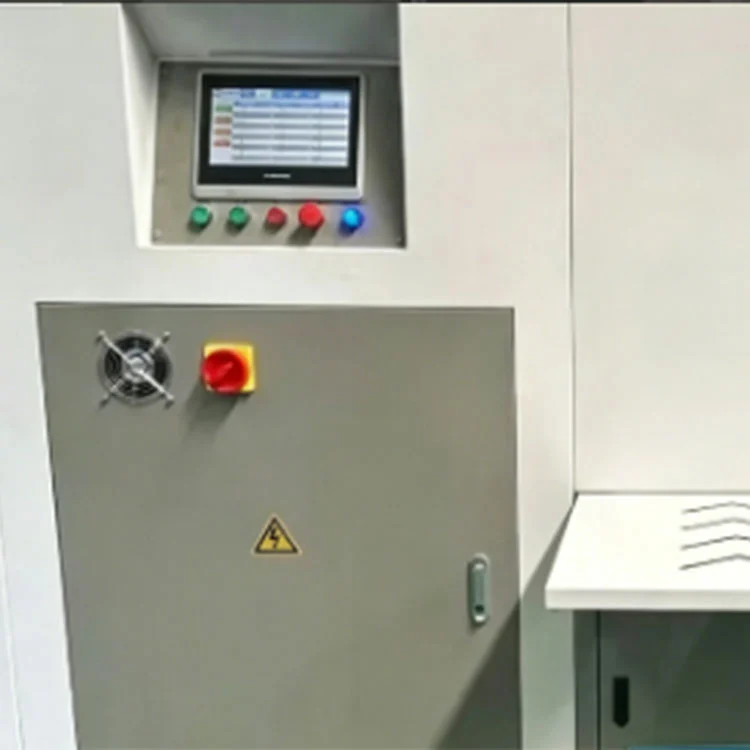

• SYNTEC CNC контролер:CNC система от промишлен клас с цветен сензорен HMI. Съхранява библиотеки с профили, импортира CAD чертежи чрез USB и управлява движението на осите, въртенето на шпиндела и последователностите на затягане.

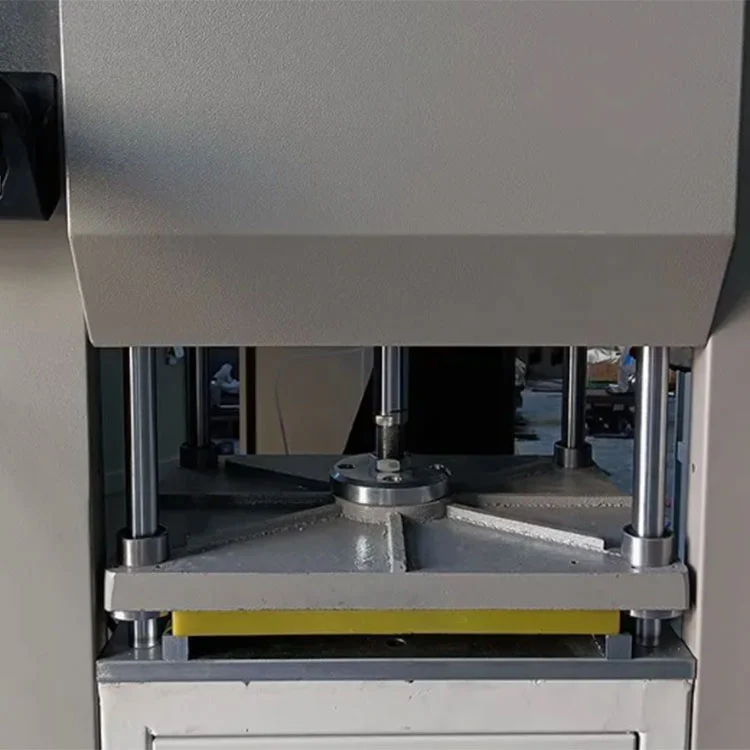

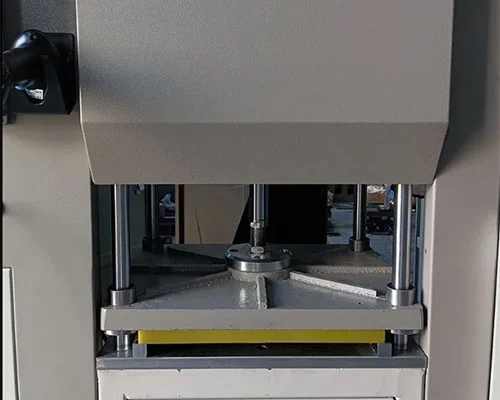

• Пневматична многопрофилна скоба:Поддържа от 3 до 5 профила едновременно. Силата на затягане се регулира от подаваното въздушно налягане между 0,5 и 0,8 MPa. Челюстните вложки могат да се променят за различни напречни сечения на профила.
• Защитно заграждение:Предпазители покриват зоната на смилане по време на работа. Веригата за аварийно спиране спира всички оси и въртенето на шпиндела, когато се активира.

Приложения

The800 mm CNC машина за фрезоване на края на окачена стенасе използва за:

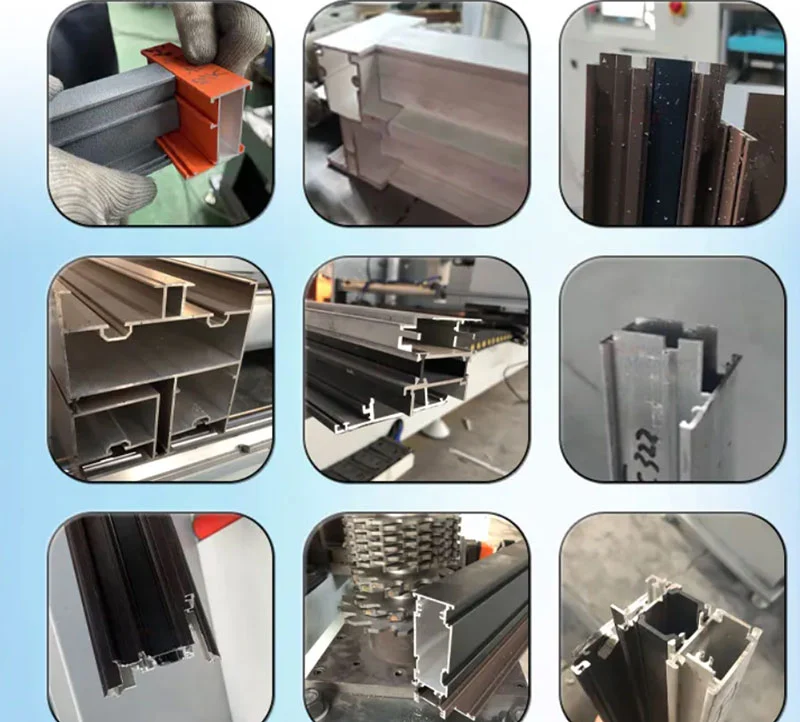

• Крайно фрезоване на алуминиеви фасадни и фасадни профили.

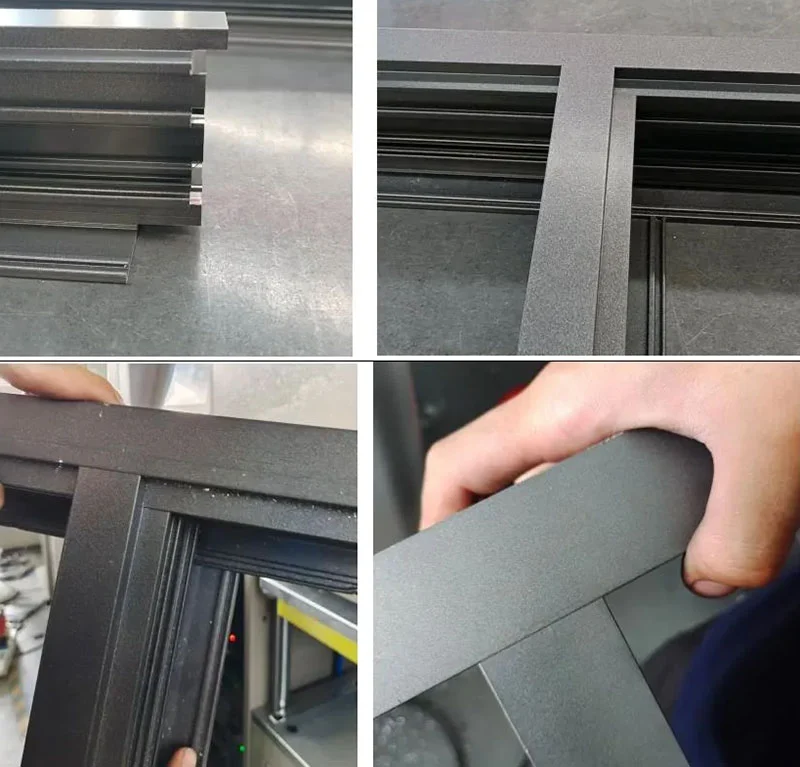

• Обработка на стойки за рамки за врати и прозорци и шипове на транеци.
• Нарязване и рязане на архитектурен алуминиев профил.

Опаковане и доставка

1. Пълно опаковане на машината с филм за защита от влага.
2. Подложка против сблъсък на ръбовете във всички ъгли и изпъкнали части.
3. Сандък от шперплат без фумигация и палет със стоманени ленти за сигурен транспорт.

Производител и гаранция

• Утвърден производител:Shandong Lebulang Precision Machinery Co., Ltd. произвежда оборудване за обработка на алуминий и PVC в своето съоръжение в Джинан, Китай от 1996 г.800 mm CNC машина за фрезоване на края на окачена стенасе доставя фабрично директно със сертификати CE и ISO 9001.
• Гаранция и поддръжка:Една година гаранция покрива основната конструкция срещу производствени дефекти. Дистанционна техническа поддръжка, видеоклипове за работа и ръководство на английски се предоставят без допълнителни разходи.
• Резервни части:Често подменяните артикули като фрези, скоби и уплътнения са на склад и могат да бъдат изпратени с редовни товарни пратки.
• Персонализиране:Приемат се OEM и ODM конфигурации. Спецификациите на напрежението, хода по оста X и шпиндела могат да бъдат съобразени с изискванията на клиента.

ЧЗВ

Q1: Какви профили може да обработва тази машина?

О: Предназначен е за алуминиеви профили за окачени фасади, фасадни профили и секции за рамки на врати и прозорци. Максималното напречно сечение за обработка е 330 мм ширина и 180 мм височина, с дълбочина на шипа до 100 мм.

Q2: Как работи автоматичното въртене на шпиндела?

О: Шпинделът се върти от 0° (хоризонтално) до 90° (вертикално) под серво управление. Това позволява на машината да фрезова както хоризонтални, така и вертикални краища на профил с едно затягане, без операторът да трябва да препозиционира детайла или да сменя инструментите ръчно.

Q3: Колко профила могат да бъдат обработени наведнъж?

A: Пневматичното затягащо приспособление може да държи 3 до 5 профила едновременно, в зависимост от напречното сечение на профила. Всички захванати профили се обработват в един и същи цикъл.

В4: Трудно ли е програмирането?

О: Контролерът SYNTEC включва предварително заредени профилни библиотеки с обща геометрия на шип и прорез. CAD файловете могат да се импортират и през USB. Операторите избират програмата от сензорния екран и стартират цикъла. Предоставено е ръководство на английски език и видео за работа.

Q5: Може ли захранването да бъде персонализирано за различни страни?

A: Да. Стандартната конфигурация използва 380V/50Hz трифазно захранване. Други напрежения и честоти могат да бъдат посочени в момента на поръчката, за да съответстват на местните електрически стандарти.
