5-осен CNC комбиниран трион
Нашата 5-осна CNC комбинирана митра трион с марка Lebulang е проектирана специално за големи обеми, прецизно рязане на алуминиеви рамки на шкафове, профили на прозорци, рамки на врати и архитектурни системи за фасади. Отличаваща се с мощна 5-осна CNC система и широк обхват на въртене от 22,5°–135°, тази машина се справя с всякакви сложни ъглови рязане с несравнима скорост, точност и последователност — идеална за модерни цехове за производство на алуминий. Нашата фабрика се намира в Джинан.
Произведен от Lebulang Machine, специализиран базиран в Китай производител с близо 30 години фабричен опит в машините за обработка на прозорци и врати, този 5-осен CNC комбиниран циркулярен трион е предназначен за рязане на алуминиеви профили, използвани в рамки на шкафове, фасади на окачени фасади и архитектурни екструзии. Машината покрива хоризонтални ъгли на скосяване от 22,5° навън до 135° навътре и вертикални ъгли на скосяване от 45° до 90°, което позволява сложни ъглови рязане в една операция.

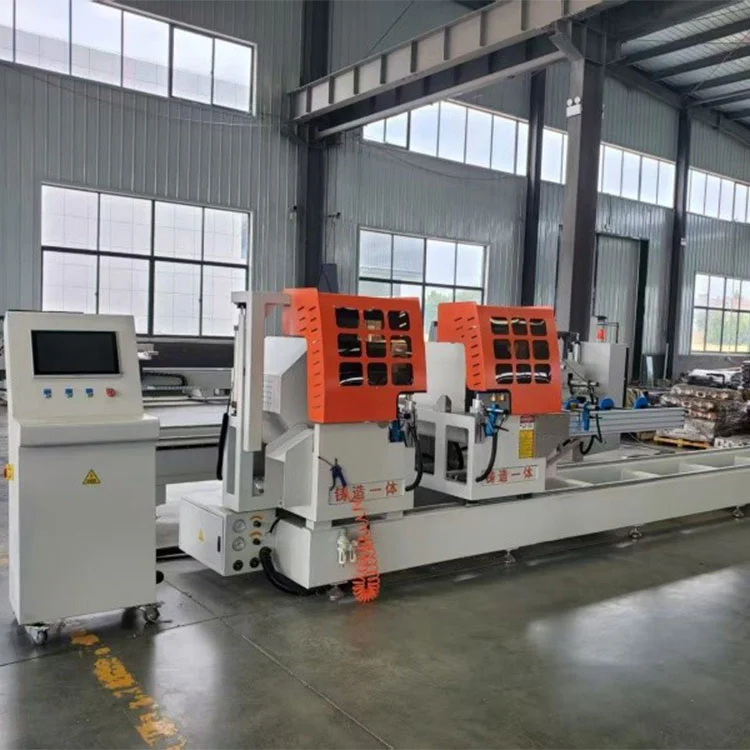

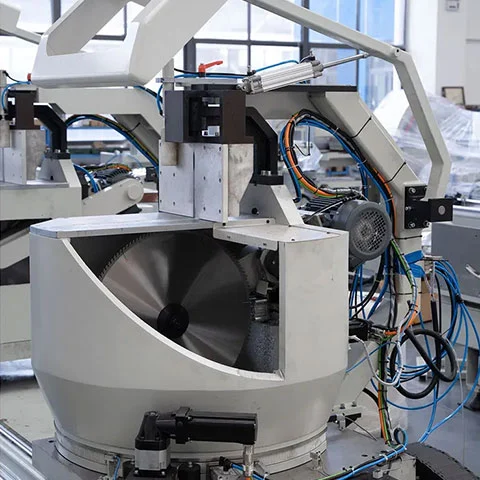

Трионът е изграден с две независими режещи глави — фиксирана лява глава и моторизирана дясна глава — обработващи профили с дължина до 6000 mm. Механизмът за радиално подаване с ход нагоре комбинира въртене и линейно движение, за да увеличи максимално капацитета на рязане. Режещата секция достига 200 mm × 200 mm при 90°, задвижвана от трионен мотор с мощност 3 kW, задвижващ острие Ø600 mm.
Управлението се управлява чрез индустриална CNC система с безчеткови серво мотори по всичките 5 оси. 15-инчов лесен за използване сензорен екран поддържа USB и LAN трансфер на данни за програмиране на ъгъл, дължина и режим на рязане. Системата включва автоматична компенсация за отклонение на дължината и ъгъла, намалявайки ръчните настройки и загубата на материали.
Стандартната конфигурация работи на 380V трифазно захранване с работно налягане от 0,6–0,8 MPa. Допълнителните аксесоари включват принтер за етикети, прахоуловител, удължен стелаж за поддръжка на материали до 8000 mm и система за автоматично подаване за по-голям обем производство.
Машината е сертифицирана по CE и ISO. Поддържат се OEM и персонализирани спецификации. Lebulang Machine доставя това оборудване директно от фабриката, като дизайнът набляга върху лесната поддръжка и дистанционните указания за инсталиране, предоставени без допълнителни разходи.
22,5°--135° алуминиева рамка на шкафа Характеристики и предимства
1. 5-осна CNC интелигентна система за управление
- Оборудван с индустриален CNC контролер ибезчеткови серво моториза всичките 5 оси, осигуряващи плавни, прецизни и повтарящи се движения.

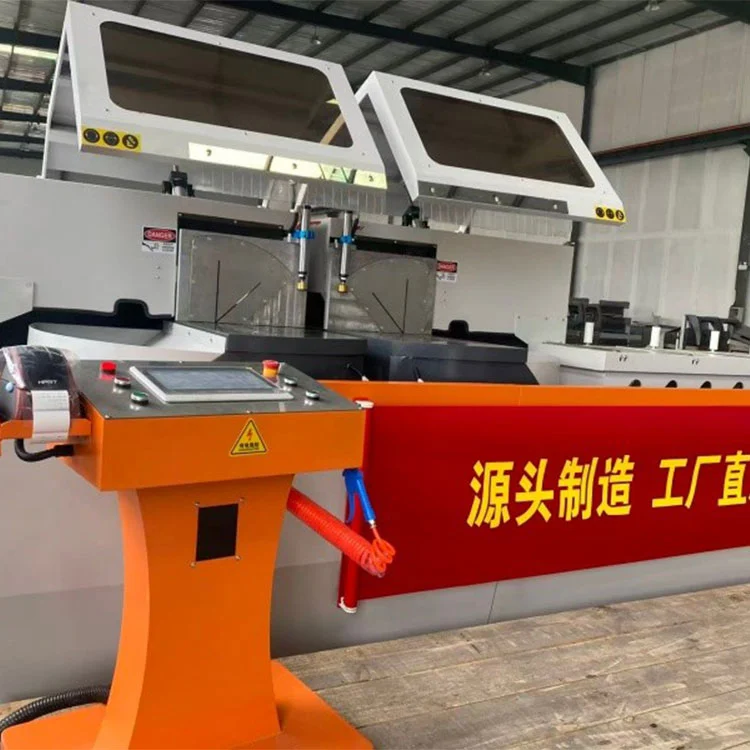

- 15-инчов сензорен екранс удобен за потребителя интерфейс: Програмирайте ъгли, дължини и режими на рязане за минути; поддържа USB/LAN трансфер на данни.
- Вграденаавтокомпенсацияза грешки по дължина и ъгъл, елиминиране на ръчни настройки и намаляване на материалните отпадъци.
2. Ненадмината ъглова гъвкавост (22,5°--135°)
- Хоризонтално въртене: 22,5° (навън) до 135° (навътре) за неограничени комбинации от ъгъл на скосяване.
- Вертикален наклон: 45°--90° за скосени рязане, което позволява комплексно 2D сложно рязане под ъгъл с едно преминаване.
- Перфектен заъгли на алуминиева рамка на шкаф, скоси на рамка на врата и архитектурни профили по поръчка.
3. Високоефективно рязане с две глави
- Две независими режещи глави (фиксирана лява, моторизирана дясна) ссинхронна или индивидуална работа.
- Максимална дължина на рязане:6000 мм; обработва големи алуминиеви профили за рамки на шкафове и окачени фасади.

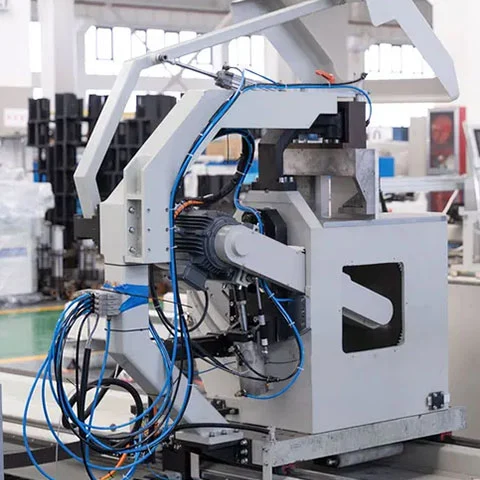

- Цикъл на рязане нагорес радиално подаване: Комбинира въртящи се и линейни движения за максимален капацитет на рязане.
22,5°--135° Алуминиева рамка на шкафа
| Модел NO. | LBL2H-5CNC-600*6000 |
| Автоматична оценка | Автоматичен |
| CNC или не | ЦПУ |
| Напрежение | 380V |
| Двуглав режещ трион CNC | Алуминиева дограма и врата |
| Приложна индустрия | Индустрия за производство на фасадни фасади |
| Номер на CNC ос | 5 |
| Посока на подаване на режещия нож | От долната страна |
| Диаметър на режещия диск | 600 мм |
| Максимална дължина на суровината от алуминий | 5000 мм |
| Серво система | Шнайдер |
| Транспортен пакет | Стандартен експортен пакет |
| Спецификация | Двуглав режещ трион CNC |
| Търговска марка | Тянчен |
| Произход | Джинан, Шандонг, Китай |
| Код по ХС | 84614090 |
22,5°--135° Алуминиева рамка на шкафа Допълнителни аксесоари
- Принтер за етикети за проследяване на профили.
- Високоефективен прахоуловител.
- Удължена опорна стойка за материал (до 8000 mm).
- Автоматична захранваща система за масово производство.
5-осен CNC комбиниран циркулярен трион 22,5°--135° Алуминиева рамка на шкафа Технически параметри
- ☆ Захранващо напрежение: 380V±10% 50Hz±2% трифазна четирипроводна система
- ☆ Мощност на двигателя за трион: 3kW 2800rpm
- ☆ Работно налягане: 0,6~0,8MPa
- ☆ Спецификации на острието на триона: Φ600 × Φ38 × 4,8 × 4,2 × 144P
- ☆ Ъгъл на острието на триона: 45°~90° произволен ъгъл
- ☆ Ъгъл на въртене на масата: 45 ° ~ 135 ° произволен ъгъл
- ☆ Диапазон на режещите секции: 200 mm × 200 mm (ъгъл на рязане при 90°, ширина × височина, вижте обхвата на режещите секции)
- ☆ Дължина на рязане: 700mm~5000mm (90°)
- ☆ Скорост на подаване на острието: 0~3m/min
- ☆ Грапавост на повърхността на рязане: ≤ Ra12.5μm
ЧЗВ
В: Lebulang производител ли е или търговска компания?
О: Ние сме производител и продавач едновременно. Марката Lebulang е една ПРОФЕСИОНАЛНА компания за машини за прозорци в Китай.
Q: Lebulang са основни продукти?
A: Машини за алуминиеви прозорци: CNC режещ център, двоен скосяващ трион, челна фреза, CNC фреза, алуминиева машина за щанцоване, челна фреза, копиращ рутер и трион за ъглови съединители и др.; Машини за дървени прозорци: трион за дърво, машина за дървени рамки за прозорци, машина за вертикално и хоризонтално пробиване, машина за правене на опашка, машина за планиране на дърво и машина за производство на шипове и др.
