CNC тежък трион за пердета

Преглед

Тежкотоварният трион за рязане на фасадни стени е професионално решение за рязане, проектирано специално за производство на алуминиеви фасадни стени и фасадни профили. Създаден с твърда стоманена рамка и усъвършенствано CNC серво управление, той осигурява повтаряща се прецизност, многоъглова гъвкавост и индустриална издръжливост за производствени среди с голям обем.

Независимо дали обработвате търговски окачени стени, системи за витрини на магазини или архитектурни алуминиеви екструзии, тази машина осигурява чисти прорези без грапавини с минимални отпадъци от материали — намалявайки ръчната преработка и повишавайки общата производителност.

Тежкотоварен трион за рязане на пердета



Ключови характеристики

1. CNC прецизен контрол

Оборудван със серво задвижваща система с висока реакция и CNC програмируем контролер, точността на позициониране на режещата глава достига ±0,1 mm. Операторите могат да съхраняват множество програми за изрязване за бързо превключване на рецепти между различни типове профили.

2. Здрава твърда конструкция

Корпусът на машината е изработен от дебелостенна стоманена тръба с обработка за освобождаване на напрежението, елиминираща вибрациите по време на високоскоростно рязане. Това гарантира постоянно качество на рязане дори при непрекъсната работа 24/7.

3. Пневматична система за затягане

Пневматичните цилиндри с двойно действие и регулируемо налягане осигуряват сигурно затягане без петна върху деликатни анодизирани или прахово боядисани алуминиеви повърхности. Функцията за бързо освобождаване намалява времето за цикъл между детайлите.

4. Възможност за рязане с множество ъгли

Поддържа 0°–90° (или посочете вашия диапазон) регулируеми ъгли на прорези, за да се приспособят към различни конфигурации на окачена фасада и напречна греда. Настройките на ъгъла могат да се регулират чрез цифрово отчитане или CNC интерфейс.

5. Високоефективно извличане на чипове

Интегрираният порт за събиране на прах/стружки се свързва със стандартни промишлени системи за изсмукване, поддържайки чиста работна среда и удължавайки живота на острието.

6. Удобен за оператора интерфейс

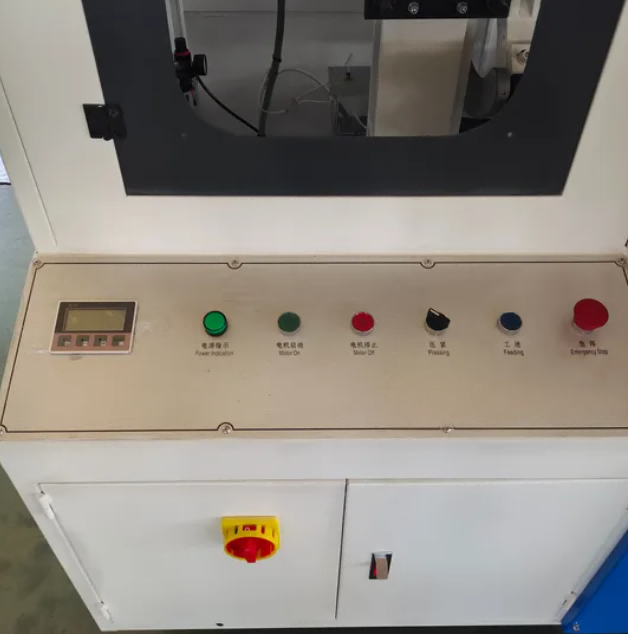

Интуитивен сензорен HMI с многоезична поддръжка (английски, испански, руски, арабски). Визуалното програмиране позволява на операторите да задават размери на прореза без напреднало техническо обучение.

Как работи

1. Операторът поставя алуминиевия профил върху работната маса и активира пневматичните скоби, които закрепват детайла както във вертикална, така и в хоризонтална посока.

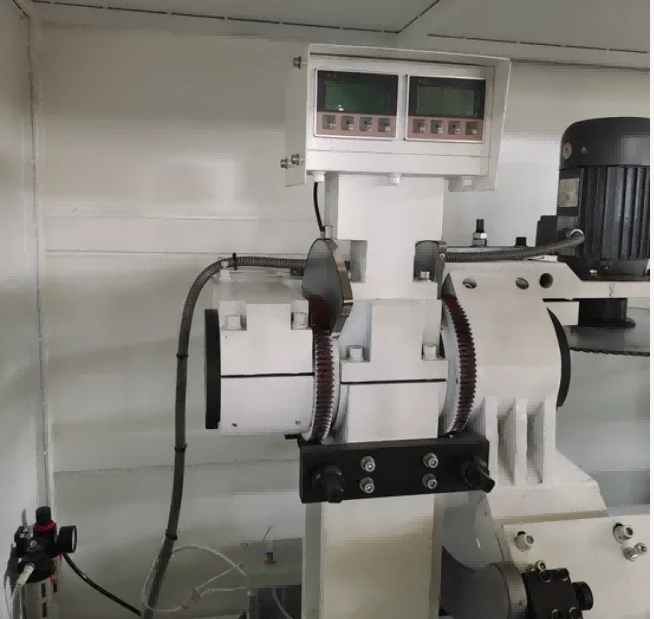

2. Желаният ъгъл на рязане се задава с помощта на дигиталния дисплей с магнитна скала и двойните триони се позиционират съответно в диапазона ±45°.

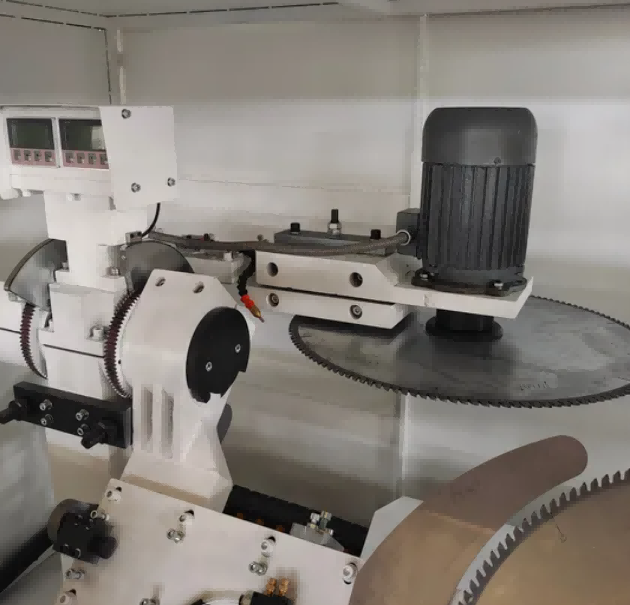

3. Хидро-пневматичната захранваща система придвижва въртящите се ножове в профила с контролирана скорост (0–3 m/min), изрязвайки прорези, жлебове или сложни ъгли с едно минаване.
4. CNC системата поддържа импортиране на CAD графики и графично програмиране, което позволява на операторите да дефинират шаблони на вдлъбнатини, позиции на дупки и размери на слота директно от файлове с дизайн.
5. Конфигурацията на триосов пълен серво мотор (оси X, Y, Z, задвижвани от зъбна рейка и зъбно колело и сферични винтове) позволява истинско триосно свързване за пробиване, фрезоване на канали, кръгли отвори, отвори със специална форма, отвори за ключове и зенкери в едно затягане.
6. Допълнителна тристранно обръщаща се работна маса позволява профилът да се обработва на три лица без повторно позициониране, подобрявайки ефективността на обработка за сложни алуминиеви екструзии.
7. След като цикълът на рязане завърши, остриетата се прибират, скобите се освобождават и обработеният профил се отстранява.

Производител & Гаранция

Shandong Lebulang Precision Machinery Co., Ltd., работеща като Lebulang Machine, произвежда оборудване за обработка на алуминий в своята фабрика Jinan, Китай от 1996 г.Тежкотоварен трион за рязане на пердетадоставя се фабрично директно със сертификати CE и ISO. За основната конструкция важи 12 месеца гаранция. Включени са отдалечена техническа поддръжка, видеоклипове за обучение по работа и ръководство на английски език. Обучение на място и въвеждане в експлоатация могат да бъдат организирани срещу допълнително заплащане. Резервни части като триони, пневматични уплътнения и направляващи компоненти са складирани за изпращане.

ЧЗВ

Q1: Какъв е максималният размер на профила, който може да обработва тази машина?

A: Стандартният модел обработва профили до 300×250 mm с максимална дълбочина на рязане 175 mm. При поискване се предлагат индивидуални конфигурации за по-големи секции до 350×300 mm.

В2: Може ли да реже ъгли, различни от ±45°?

О: Стандартният модел поддържа рязане под произволен ъгъл в рамките на ±45° от двете страни. Опционалната CNC версия разширява обхвата до ±90° за по-сложни профилни геометрии.

Q3: Каква е точността на обработка?

A: Точността на позициониране е посочена на ±0,1 mm, с повтаряща се точност на позициониране от ±0,05 mm при постоянни работни условия.

Q4: Предоставяте ли следпродажбено обслужване и обучение?

О: Предоставят се безплатно онлайн обучение за работа и дистанционна техническа поддръжка. Обучението и инсталирането на място могат да бъдат организирани отделно. Прилага се 12-месечна гаранция с налична доживотна техническа поддръжка.

Q5: Машината подходяща ли е за масово производство?

A: Системата за синхронно рязане с двойни ножове, пневматично затягане и контролирано подаване са проектирани за непрекъснато производство в съоръжения за производство на фасадни стени. Месечният производствен капацитет от фабриката е приблизително 50 комплекта.
