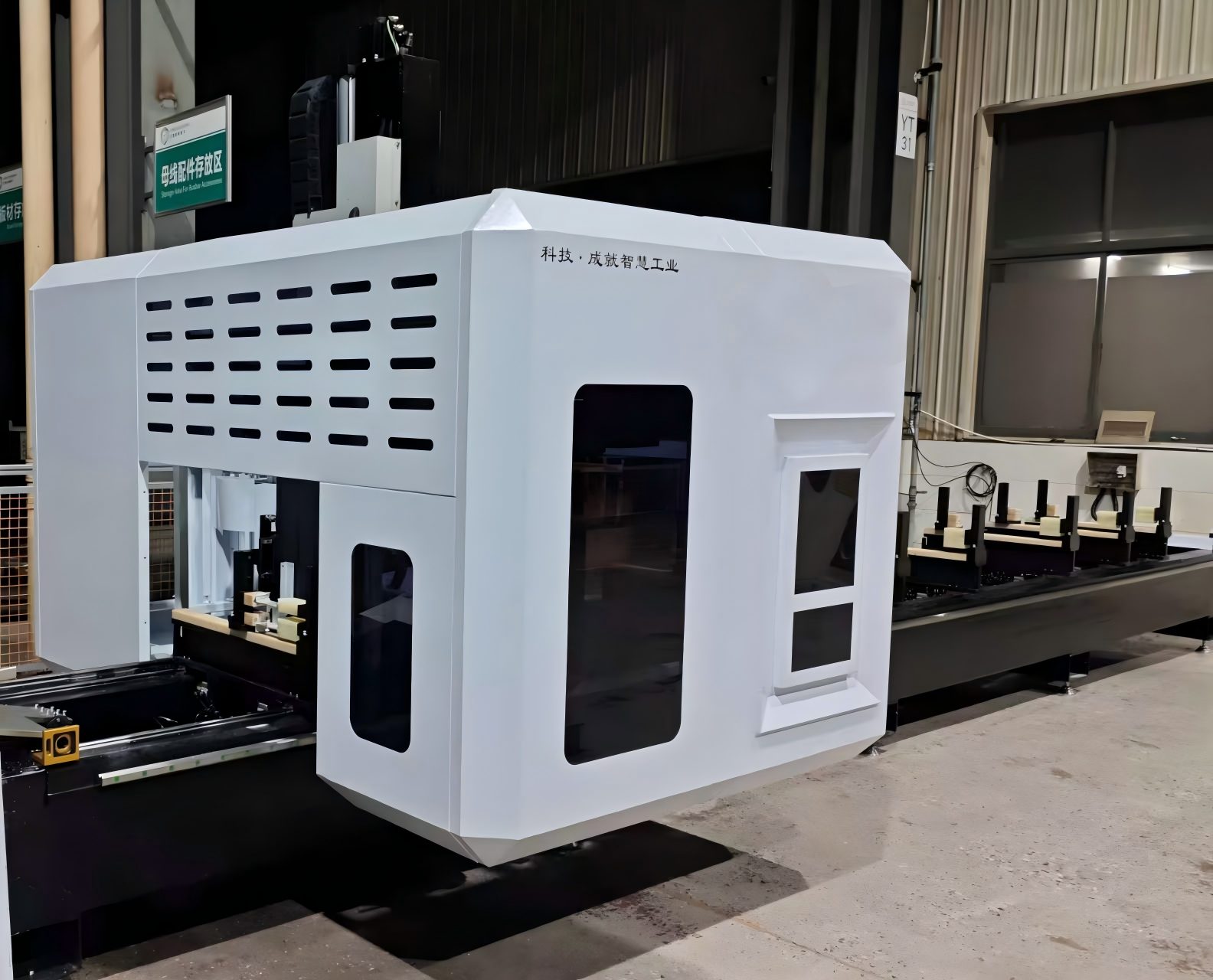

5-осен портален обработващ център с висока твърдост за профили на фасадни стени

Нашият 5-осен портален обработващ център с висока твърдост е специално създаден за индустрията за архитектурни окачени стени и фасади. Той се отличава с обработката на широкоформатни алуминиеви профили, унифицирани окачени стенни панели и сложни геометрии с ±0,05 mm точност на позициониране. Проектиран за високоскоростно фрезоване, пробиване, нарязване и рязане, той значително подобрява ефективността на производството, като същевременно осигурява превъзходно качество на повърхността. CE сертифициран с цялостна следпродажбена поддръжка.

Ключови характеристики

• 5-осна едновременна обработка – идеална за сложни фасадни геометрии и 3D контури.

  Тежкотоварна портална структура – ​​Висока твърдост и отлично гасене на вибрациите за дългосрочна точност.

  Широкоформатна обработваща площ – Поддържа извънгабаритни окачени стенни панели, стойки и траверси.

  Високоскоростен шпиндел – оптимизиран за обработка на алуминиеви и стоманени профили.

  Автоматична смяна на инструменти (ATC) – Намалява времето за престой и подобрява производителността.

  Удобна за потребителя CNC система – Съвместима с основния CAD/CAM софтуер.

  Персонализирана конфигурация – OEM/ODM решения, достъпни за глобални изпълнители.




Технически спецификации

Как работи

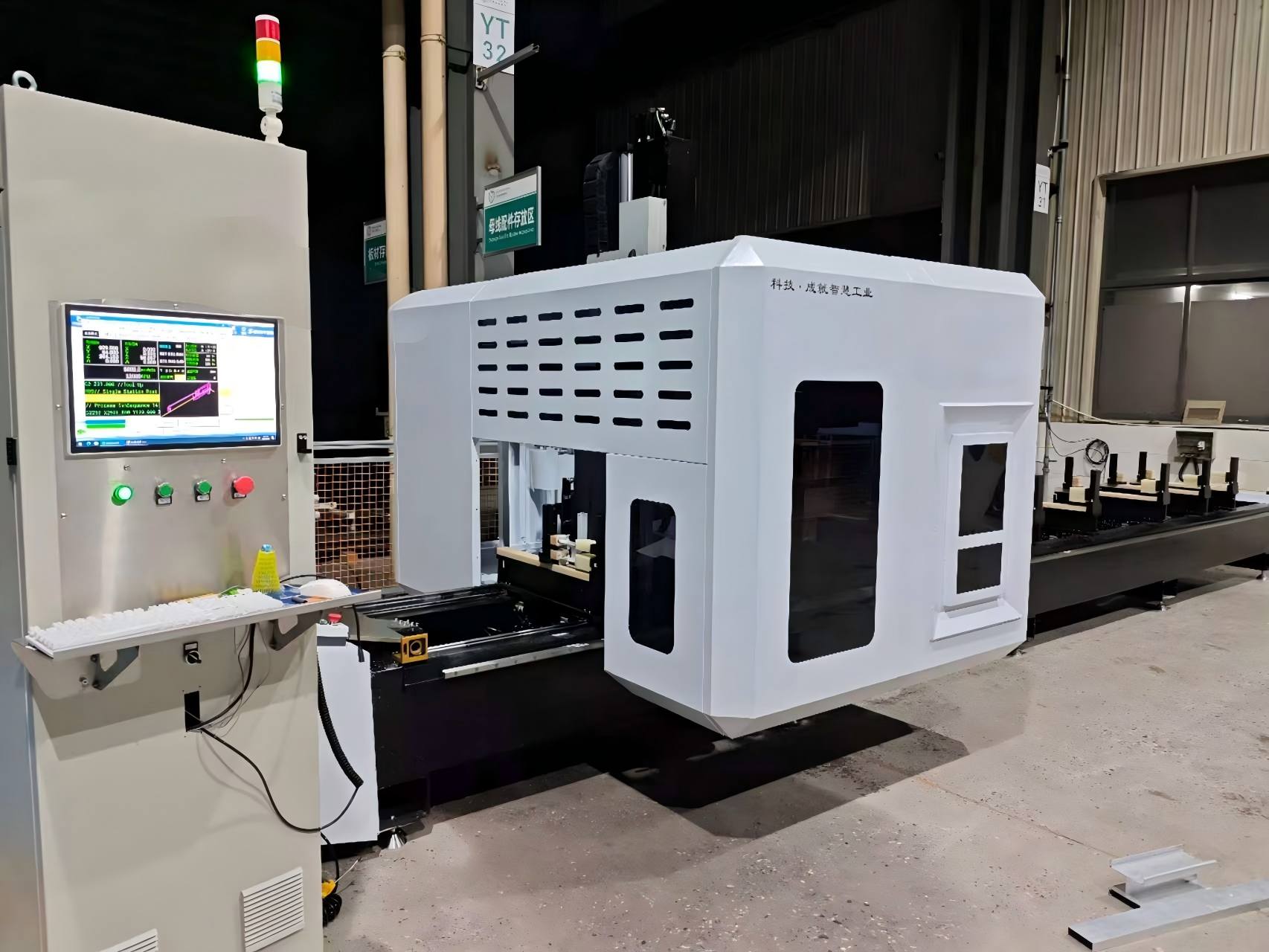

The5-осен портален обработващ център за окачена стенаработи с подвижна платформа над фиксирана работна маса. Операторът поставя алуминиевата екструзия на масата и активира пневматичното или хидравличното затягане. Предварително написана програма за G-код се зарежда чрез управлението на Siemens или OSAI. Порталът се движи по оста X до първата позиция за обработка, а 5-осната глава доставя шпиндела до необходимия ъгъл. RTCP автоматично компенсира отместванията на дължината на инструмента по време на въртеливи движения, така че върхът на инструмента следва точно програмираната траектория. Операции като пробиване, фрезоване, резбоване и рязане се извършват върху множество лица, без да се разтяга профилът. Когато последователността на обработка приключи в една зона, порталът се придвижва към следващата или машината влиза в режим на махало, което позволява на оператора да разтовари завършена част и да зареди нова, докато обработката продължава на съседното приспособление. Чиповете се отстраняват от интегриран конвейер.

Основен обхват на приложение

Типични приложения за5-осен портален обработващ център за окачена стенавключват:

1. Високоетажна сграда с унифицирани алуминиеви окачени рамки
2. Екструдирани стъклени фасади със скрита рамка и открита рамка
3. Ъглови фуги за фасади и фасадни профили със специална форма
4. Слънчева стая, покривен прозорец и големи алуминиеви профили за прозорци и врати
5. Точково поддържани алуминиеви носещи скоби за стъклена фасада
6. Индустриална алуминиева фасада и декоративни стоманени стенни профили
7. Аерокосмически леки алуминиеви профили (междуиндустриална съвместимост)

Подходящи суровини: алуминиева сплав 6063, кухи профили, плътен алуминий, тънкостенна стомана, PVC архитектурни профили.

Често задавани въпроси

1. Какви материали може да обработва тази машина?

Той е оптимизиран за алуминиеви профили за окачени фасади и също така поддържа стоманени и композитни фасадни материали.

2. Тази машина подходяща ли е за монолитни окачени фасади?

да Големият обхват на портала и възможността за 5 оси го правят идеален за монолитни и модулни фасадни системи.

3. Може ли зоната за обработка да бъде персонализирана?

Абсолютно. X / Y / Z ходът и ширината на портала могат да бъдат персонализирани според изискванията на проекта.

4. Кои системи за управление се поддържат?

Стандартните опции включват Siemens, Fanuc и OSAI, всички съвместими с основния CAD/CAM софтуер.

5. Машината поддържа ли автоматични производствени линии?

да Може да се интегрира с автоматични системи за товарене и разтоварване за непрекъснато производство.
