Високопрецизен 5-осен портален обработващ център за компоненти на фасадни стени

Резюме на продукта

Нашият 5-осен портален обработващ център с висока твърдост за системи за фасадни стени е проектиран да трансформира сложни архитектурни проекти в прецизни фасадни компоненти. Чрез интегриране на CAD/CAM програмиране с ротационно фрезоване по A/C ос, машината обработва широкоформатни алуминиеви профили, унифицирани панели и стоманени рамки за фасадни стени в една настройка. Неговата здрава портална структура осигурява дългосрочна стабилност и точност на позициониране ±0,05 mm, докато автоматичният инструмент за смяна на инструменти (ATC) позволява непрекъснато фрезоване, пробиване, нарязване и рязане. Проектиран за модерно производство на фасади, той елиминира повтарящото се затягане, намалява разходите за труд и осигурява превъзходно качество на повърхността за сложни геометрии.

Ключови характеристики

•


  5-осна едновременна обработка за сложни фасадни геометрии и 3D контури

  Тежкотоварна портална структура за висока твърдост и потискане на вибрациите

  Широкоформатна обработваща площ, поддържаща извънгабаритни стенни панели за завеси

  Високоскоростен електрошпиндел, оптимизиран за алуминиеви и стоманени профили

  Автоматична смяна на инструменти (ATC) за непрекъсната обработка

  Усъвършенствана CNC система за управление, съвместима с основния CAD/CAM софтуер

  Конфигурация с възможност за персонализиране за цялостно и модулно производство на окачени фасади

  CE сертифициран с глобална следпродажбена поддръжка




Технически спецификации

Как работи

. CAD/CAM програмиране

Архитектурните дизайни на фасадни стени се създават в CAD софтуер и се преобразуват в CNC траектории на инструменти чрез CAM. Системата изчислява оптимални ъгли на рязане, траектории на инструмента и последователности на обработка за сложни фасадни геометрии.

2. Затягане на детайла

Дългите алуминиеви или стоманени профили за окачени фасади, както и огромните фасадни панели, са надеждно фиксирани върху CNC-управляваната работна маса с помощта на адаптивни пневматични скоби, които избягват зоните на обработка и предотвратяват деформацията.

3. Движение на портала (оси X / Y / Z)

Мостовият портал се движи по оста X (дължина), докато обработващата глава се движи по оста Y (ширина) и Z-ос (височина). Тази широкоформатна гама за пътуване поддържа непрекъсната обработка на пълноразмерни компоненти за фасадни стени.

4. 5-осна едновременна обработка (A / C оси)

В допълнение към линейното движение, шпинделната глава се накланя през A-ос и се върти през C-ос, позволявайки фрезоване под сложен ъгъл, обработка на дренажни жлебове и 3D контурно рязане без освобождаване на детайла.

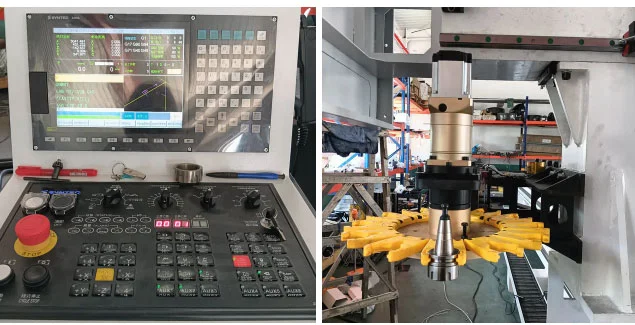

5. Автоматична смяна на инструмента (ATC)

Свредла, фрези, метчици и триони се съхраняват в магазина за инструменти. ATC сменя инструментите автоматично по време на цикъла, позволявайки цялостна обработка на стойки за окачена стена, траверси и панели в една операция.

6. Прецизен изход

Измерването в процеса и компенсацията в реално време гарантират точност на размерите. Завършените компоненти на окачена стена са готови за сглобяване, с чисти ръбове, точни позиции на отворите и сложни 3D профили.

Поток на процеса:

CAD модел → CAM Toolpath → Clamping → X/Y/Z Gantry Motion → A/C Axis Tilting → Фрезоване / Пробиване / Нарязване → Завършен компонент на окачена стена

Основен обхват на приложение

Типични приложения за5-осен портален обработващ център за окачена стенавключват:

1. Високоетажна сграда с унифицирани алуминиеви окачени рамки
2. Екструдирани стъклени фасади със скрита рамка и открита рамка
3. Ъглови фуги за фасади и фасадни профили със специална форма
4. Слънчева стая, покривен прозорец и големи алуминиеви профили за прозорци и врати
5. Точково поддържани алуминиеви носещи скоби за стъклена фасада
6. Индустриална алуминиева фасада и декоративни стоманени стенни профили
7. Аерокосмически леки алуминиеви профили (междуиндустриална съвместимост)

Подходящи суровини: алуминиева сплав 6063, кухи профили, плътен алуминий, тънкостенна стомана, PVC архитектурни профили.

Често задавани въпроси

1. Какви материали може да обработва тази машина?

Той е оптимизиран за алуминиеви профили за окачени фасади и също така поддържа стоманени и композитни фасадни материали.

2. Тази машина подходяща ли е за монолитни окачени фасади?

да Големият обхват на портала и възможността за 5 оси го правят идеален за монолитни и модулни фасадни системи.

3. Може ли зоната за обработка да бъде персонализирана?

да X / Y / Z ходът и ширината на портала могат да бъдат персонализирани според изискванията на проекта.

4. Кои системи за управление се поддържат?

Стандартните опции включват Siemens, Fanuc и OSAI, всички съвместими с основния CAD/CAM софтуер.

5. Машината поддържа ли автоматични производствени линии?

да Може да се интегрира с автоматични системи за товарене и разтоварване за непрекъснато производство.

Защо да изберете тази машина

Ефективност при единична настройка – Без повторно затягане, по-малко ъглови грешки

Прецизност за архитектурни стандарти – ±0,05 mm точност за видими фасадни повърхности

Мащабируемо производство – Подходящо както за персонализиране на малки партиди, така и за масово производство

Глобално съответствие – CE сертифициран и проектиран за международни проекти
