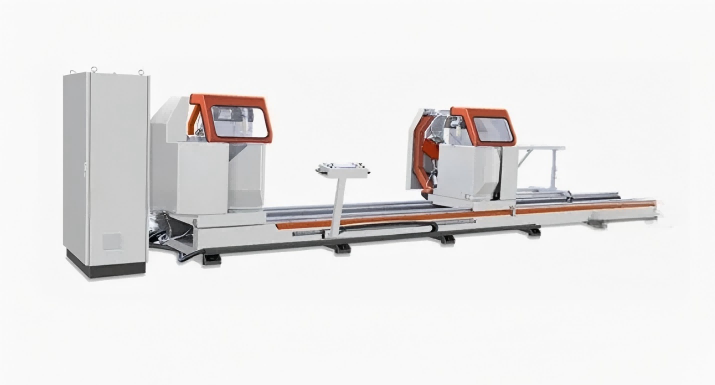

Високопрецизен 5-осен циркулярен трион с CNC

22,5°--135° алуминиева рамка на шкафа Характеристики и предимства

1. 5-осна CNC интелигентна система за управление

• Оборудван с индустриален CNC контролер ибезчеткови серво моториза всичките 5 оси, осигуряващи плавни, прецизни и повтарящи се движения.
• 15-инчов сензорен екранс удобен за потребителя интерфейс: Програмирайте ъгли, дължини и режими на рязане за минути; поддържа USB/LAN трансфер на данни.
• Вграденаавтокомпенсацияза грешки по дължина и ъгъл, елиминиране на ръчни настройки и намаляване на материалните отпадъци.

2. Ненадмината ъглова гъвкавост (22,5°--135°)

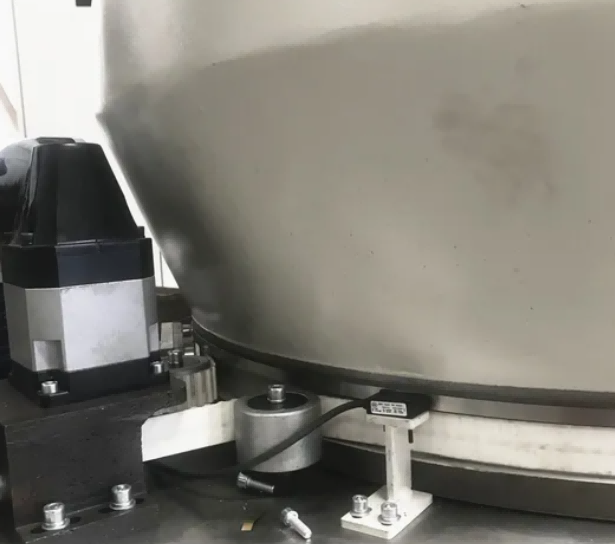

• Хоризонтално въртене: 22,5° (навън) до 135° (навътре) за неограничени комбинации от ъгъл на скосяване.
• Вертикален наклон: 45°--90° за скосени срезове, което позволява комплексно 2D сложно рязане под ъгъл с едно преминаване.
• Перфектен заъгли на алуминиева рамка на шкаф, скоси на рамка на врата и архитектурни профили по поръчка.

3. Високоефективно рязане с две глави

• Две независими режещи глави (фиксирана лява, моторизирана дясна) ссинхронна или индивидуална работа.
• Максимална дължина на рязане:6000 мм; обработва големи алуминиеви профили за рамки на шкафове и окачени фасади.
• Цикъл на рязане нагорес радиално подаване: Комбинира въртящи се и линейни движения за максимален капацитет на рязане.



22,5°--135° Алуминиева рамка на шкафа

22,5°--135° Алуминиева рамка на шкафа Допълнителни аксесоари

• Принтер за етикети за проследяване на профили.
• Високоефективен прахоуловител.
• Удължена опорна стойка за материал (до 8000 mm).
• Автоматична захранваща система за масово производство.

5-осен CNC комбиниран циркулярен трион 22,5°--135° Алуминиева рамка на шкафа Технически параметри

• ☆ Захранващо напрежение: 380V±10% 50Hz±2% трифазна четирипроводна система
• ☆ Мощност на двигателя за трион: 3kW 2800rpm
• ☆ Работно налягане: 0,6~0,8MPa
• ☆ Спецификации на триона: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Ъгъл на острието на триона: 45°~90° произволен ъгъл
• ☆ Ъгъл на въртене на масата: 45 ° ~ 135 ° произволен ъгъл
• ☆ Диапазон на режещите секции: 200 mm × 200 mm (ъгъл на рязане при 90°, ширина × височина, вижте обхвата на режещите секции)
• ☆ Дължина на рязане: 700mm~5000mm (90°)
• ☆ Скорост на подаване на острието: 0~3m/min
• ☆ Грапавост на повърхността на рязане: ≤ Ra12.5μm

ЧЗВ

5-осно CNC серво управление

Напълно автоматизираният контрол на въртенето на главата на триона, наклона и позиционирането на профила гарантира прецизно рязане под ъгъл без ръчно регулиране.

Високопрецизно рязане

Осигурява точност ±0,1 mm с чисти срезове без грапавини, идеални за производство на алуминий от висок клас и UPVC профили.

Сложно рязане под наклон и скосяване

Поддържа сложни комбинации от ъгли, включително скосени, скосени и сложни срезове, за фасадни стени и архитектурни профили.

Пневматична система за затягане на профили

Многоточковото затягане осигурява стабилно и сигурно задържане по време на рязане, минимизиране на вибрациите и подобряване на безопасността.

Машинна структура от промишлен клас

Здравата стоманена рамка с антикорозионно покритие осигурява дълготрайна стабилност и издръжливост в взискателни работни среди.

Удобен за потребителя CNC интерфейс

Интуитивното управление чрез сензорен екран с предварително зададени програми за рязане опростява работата и намалява времето за обучение.

Високоскоростна ефективност на рязане

Оптимизираният шпиндел и серво система позволяват бързи цикли на рязане, увеличавайки ежедневната производителност за производителите на прозорци и врати.

Система за безопасност

Оборудван с предпазни устройства, аварийно спиране и автоматична аларма за повреда, за да се гарантира безопасността на оператора
