5-осен портален обработващ център за окачена стена

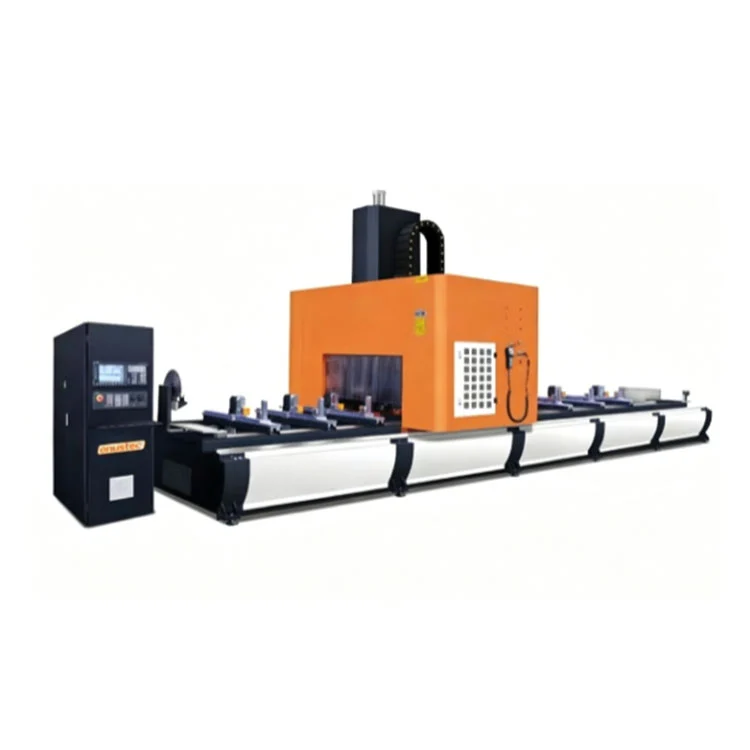

Произведено от Lebulang Machine в завода им в Джинан, Китай — в експлоатация от 1996 г. —5-осен портален обработващ център за окачена стенапритежава сертификати CE и ISO 9001 и се доставя фабрично директно с OEM/ODM поддръжка. Този 5-осен CNC център с движещ се портал обработва дълги алуминиеви профили за окачена стена с едно затягане, извършвайки фрезоване, пробиване, рязане и нарязване на множество повърхности. Високоскоростен HSD шпиндел (12kW или 15kW, до 18000rpm) и магазин за 12 инструмента плюс специална станция за трион (макс. 400 mm) позволяват автоматична смяна на инструмента. 5-осното управление на Siemens 828D или OSAI осигурява RTCP, обработка с махало и автоматично измерване на инструменти. Стандартният ход по оста X е 6500 mm, разтегаем до 9400 mm.

Ключови характеристики

• 5-осна едновременна обработка:Осите X, Y, Z, A и C работят заедно под RTCP, за да поддържат върха на инструмента точно по пътя. Една настройка достига до пет лица и края на профила, елиминирайки повторното фиксиране.
• Капацитет на дълъг профил:Ход на оста X до 6500 mm като стандарт (7000 mm или 9400 mm като опция) се справя с екструзии на окачена стена с пълна дължина без повторно позициониране.

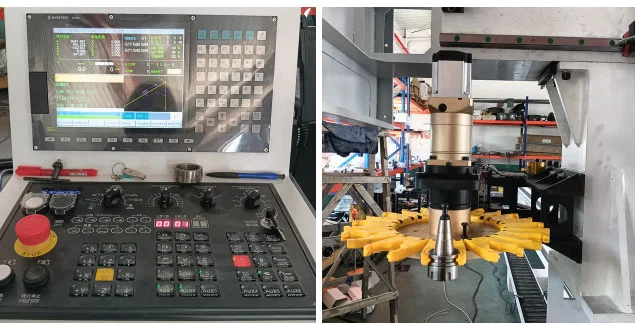

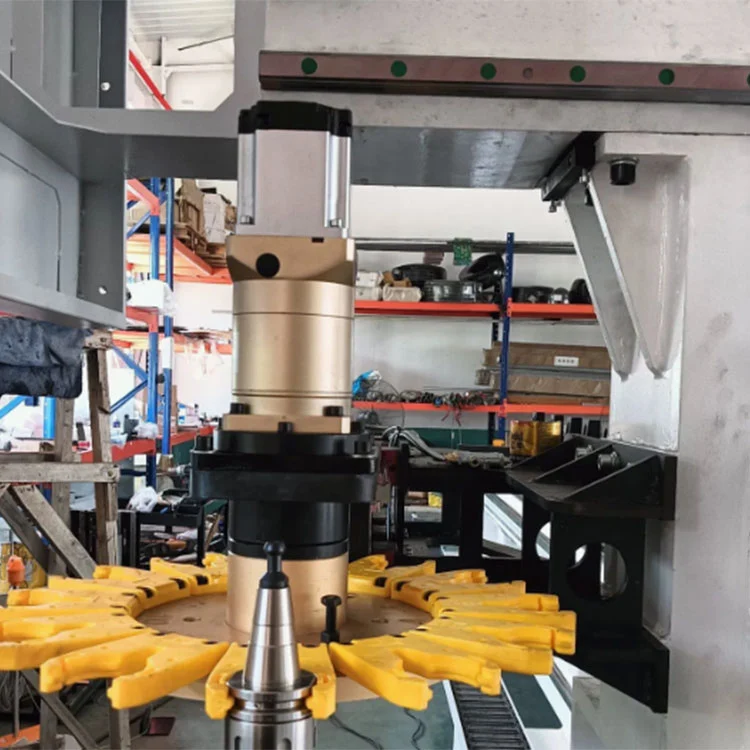

• Интегрирано рязане и фрезоване:Магазин за инструменти с 12 позиции и съседна станция за трион (Φ400 mm) превключва автоматично между челни фрези, свредла, метчици и циркулярен трион за рязане по дължина и нарязване в рамките на една програма.
• HSD шпиндел:Мотор с въздушно охлаждане с мощност 12kW или 15kW осигурява скорости от 0 до 18000rpm, подходящ за алуминиеви сплави и тънкостенни стоманени профили.
• Прецизност и повторяемост:Линейните водачи и серво задвижваните сачмени винтове дават ±0,01 mm позициониране и ±0,005 mm повторяемост, отговаряйки на тесните толеранси на фугите, изисквани в монолитни фасадни стени.
• Работа с махало:Контролът поддържа режим на махало — обработка на един детайл, докато операторът зарежда друг в отделна зона на закрепване, намалявайки времето на престой.

Технически спецификации

Как работи

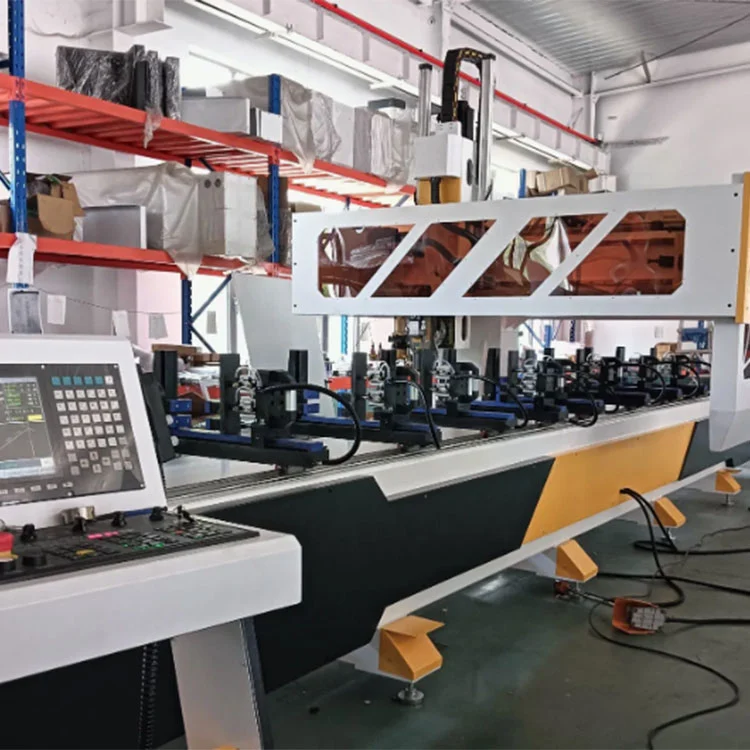

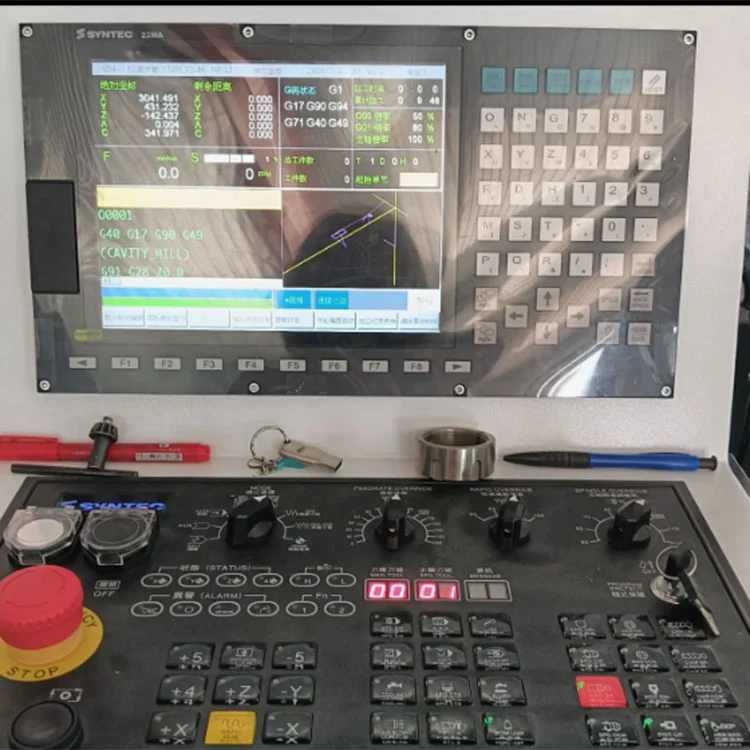

The5-осен портален обработващ център за окачена стенаработи с подвижна платформа над фиксирана работна маса. Операторът поставя алуминиевата екструзия на масата и активира пневматичното или хидравличното затягане. Предварително написана програма с G-код се зарежда чрез управлението на Siemens или OSAI. Порталът се движи по оста X до първата позиция за обработка, а 5-осната глава доставя шпиндела до необходимия ъгъл. RTCP автоматично компенсира отместванията на дължината на инструмента по време на въртеливи движения, така че върхът на инструмента следва точно програмираната траектория. Операции като пробиване, фрезоване, нарязване и рязане се извършват върху множество лица, без да се разтяга профилът. Когато последователността на обработка завърши в една зона, порталът се придвижва към следващата или машината влиза в режим на махало, което позволява на оператора да разтовари готова част и да зареди нова, докато обработката продължава на съседното приспособление. Чиповете се отстраняват от интегриран конвейер.

Основен обхват на приложение

Типични приложения за5-осен портален обработващ център за окачена стенавключват:

1. Високоетажна сграда с унифицирани алуминиеви окачени рамки
2. Екструдирани стъклени фасади със скрита рамка и открита рамка
3. Ъглови фуги за фасади и фасадни профили със специална форма
4. Слънчева стая, капандура и големи алуминиеви профили за прозорци и врати
5. Точково поддържани алуминиеви носещи скоби за стъклена фасада
6. Индустриална алуминиева фасада и декоративни стоманени стенни профили
7. Аерокосмически леки алуминиеви профили (междуиндустриална съвместимост)

Подходящи суровини: алуминиева сплав 6063, кухи профили, плътен алуминий, тънкостенна стомана, PVC архитектурни профили.

ЧЗВ

Въпрос: Как да използвате вашата машина?

A: Всяка машина преминава фабрично тестване и настройка преди изпращане. Предоставено е изчерпателно видео ръководство и писмена документация. Предлага се и отдалечена поддръжка за въпроси относно настройката и отстраняване на неизправности.

Въпрос: Какво е времето за доставка?

О: Производството обикновено отнема 15-25 работни дни след получаване на плащането на депозита.

В: Какви са условията за плащане?

A: T/T 30% депозит при потвърждение на поръчката, като останалите 70% са дължими преди изпращане.

Въпрос: Вие сте фабрика или търговска компания?

О: Lebulang Machine е производител със собствена производствена база в Джинан, Китай. Ние също така доставяме допълнително оборудване за врати и прозорци за обслужване на едно гише.

Въпрос: Какъв е вашият капацитет във вашата работилница?

О: Годишният ни производствен капацитет надхвърля 800 машини.
