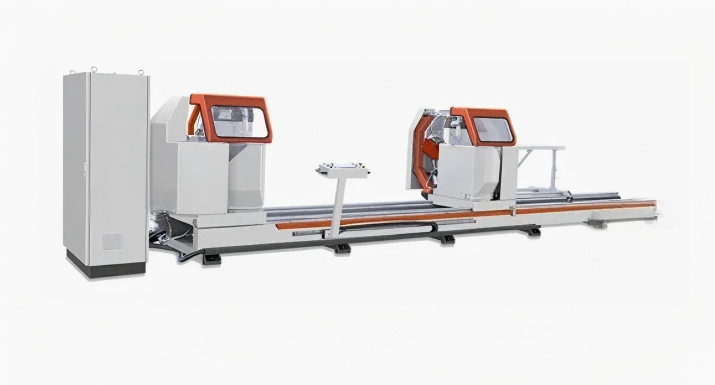

5-осен трион за рязане на профили на прозорци и врати с ЦПУ

Надстройте производството си с нашия 5-осов CNC комбиниран митроулов трион. Отличаващ се с пълна серво автоматизация и точност ±0,1 mm, той се справя с лекота със сложни ъгли за алуминий, UPVC и композитни профили. Увеличете максимално ефективността и качеството на рязане за фасадни стени и прозорци.

Изпратете запитване

Описание на продукта

Произведен от Lebulang Machine, специализиран базиран в Китай производител с близо 30 години фабричен опит в машините за обработка на прозорци и врати, този 5-осен CNC циркулярен трион е предназначен за рязане на алуминиеви профили, използвани в рамки на шкафове, фасади на окачени фасади и архитектурни екструзии. Машината покрива хоризонтални ъгли на скосяване от 22,5° навън до 135° навътре и вертикални ъгли на скосяване от 45° до 90°, което позволява сложни ъглови рязане в една операция.

Този 5-осен CNC комбиниран митриращ трион предефинира прецизността в производството на профили, предлагайки пълен серво задвижван контрол върху срезове под наклон, скосяване и сложни ъглови срезове. Проектиран за производство на фасади от висок клас, алуминий и UPVC прозорци, той автоматизира сложни последователности на рязане с ±0,1 mm точност. Интелигентният CNC интерфейс и здравата пневматична система за затягане осигуряват покрития без грапавини, нулев материален отпадък и максимална производителност. Проектирана за индустрии, изискващи безупречни съединения и повтаряща се точност, тази машина е най-доброто решение за модерна архитектурна металообработка.

22,5°--135° алуминиева рамка на шкафа Характеристики и предимства

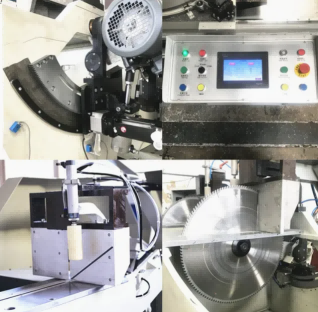

1. 5-осна CNC интелигентна система за управление

Оборудван с индустриален CNC контролер ибезчеткови серво моториза всичките 5 оси, осигуряващи плавни, прецизни и повтарящи се движения.
15-инчов сензорен екранс удобен за потребителя интерфейс: Програмирайте ъгли, дължини и режими на рязане за минути; поддържа USB/LAN трансфер на данни.
Вграденаавтокомпенсацияза грешки по дължина и ъгъл, елиминиране на ръчни настройки и намаляване на материалните отпадъци.

2. Ненадмината ъглова гъвкавост (22,5°--135°)

Хоризонтално въртене: 22,5° (навън) до 135° (навътре) за неограничени комбинации от ъгъл на скосяване.
Вертикален наклон: 45°--90° за скосени срезове, което позволява комплексно 2D сложно рязане под ъгъл с едно преминаване.
Перфектен заъгли на алуминиева рамка на шкаф, скоси на рамка на врата и архитектурни профили по поръчка.

3. Високоефективно рязане с две глави

Две независими режещи глави (фиксирана лява, моторизирана дясна) ссинхронна или индивидуална работа.
Максимална дължина на рязане:6000 мм; обработва големи алуминиеви профили за рамки на шкафове и окачени фасади.
Цикъл на рязане нагорес радиално подаване: Комбинира въртящи се и линейни движения за максимален капацитет на рязане.

Ключови характеристики

Пълният контрол върху въртенето на главата на триона, наклона и позиционирането на профила елиминира ръчните настройки, осигурявайки постоянна прецизност при сложни ъгли.

Ненадмината точност на рязане

Постига точност на позициониране от ±0,1 mm, осигурявайки перфектни срезове под скос, фаска и сложни срезове за архитектурни проекти от висок клас.

Интелигентен CNC интерфейс

Системата за управление със сензорен екран, ориентирана към потребителя, опростява програмирането, съхранява моделите за рязане и намалява времето за обучение на оператора.

Превъзходно покритие на повърхността

Високоскоростните остриета с твърдосплавни върхове, комбинирани с конструкция за гасене на вибрациите, произвеждат чисти срезове без грапавини, които не изискват вторична обработка.

Здраво пневматично затягане

Многоточковото затягане закрепва здраво профилите по време на рязане, минимизирайки вибрациите и увеличавайки максимално безопасността.

Индустриална конструкция за тежки условия на работа

Подсилена стоманена рамка и антикорозионно покритие осигуряват дълготрайна стабилност, дори в производствени среди с голям обем.

Оптимизиран за ефективност

Автоматизираните работни процеси и бързите цикли на рязане значително увеличават ежедневната производителност, като същевременно намаляват материалните отпадъци.

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22,5°--135° Алуминиева рамка на шкафа

Модел NO.	LBL2H-5CNC-600*6000
Автоматична оценка	Автоматично
CNC или не	ЦПУ
Напрежение	380V
Двуглав режещ трион CNC	Алуминиева дограма и врата
Приложна индустрия	Индустрия за производство на фасадни фасади
Номер на CNC ос	5
Посока на подаване на режещия нож	От долната страна
Диаметър на режещия диск	600 мм
Максимална дължина на суровината от алуминий	5000 мм
Серво система	Шнайдер
Транспортен пакет	Стандартен експортен пакет
Спецификация	Двуглав режещ трион CNC
Търговска марка	Тянчен
Произход	Джинан, Шандун, Китай
Код по ХС	84614090

Приложение

Този 5-осен CNC комбиниран циркулярен трион се използва широко в:

Изработка на окачени и фасадни профили

Производство на алуминиеви прозорци и врати

Рязане на PVC/PVC профил на дограма

Индустриална обработка на екструдиран алуминий

Рязане на профили от композитни материали

Цехове за високопрецизна металообработка

Защо да изберете нас

Експертиза в решенията за рязане с ЦПУ

Над десетилетие специализиран опит в машините за рязане на профили с ЦПУ за глобалната индустрия за прозорци и фасади.

Строго осигуряване на качеството

Всяка машина се подлага на цялостно калибриране и тестване при пълно натоварване преди изпращане.

Доказана глобална надеждност

Доверени на производители в Европа, Югоизточна Азия, Близкия изток и Южна Америка.

Персонализирано инженерство

Ние персонализираме напрежението, дължината на рязане, спецификациите на острието и софтуерните функции, за да отговарят точно на вашите нужди.

Пълна следпродажбена поддръжка

От дистанционна диагностика и видео обучение до доставка на резервни части, ние гарантираме, че вашето производство никога не спира.

5-осен CNC комбиниран циркулярен трион 22,5°--135° Алуминиева рамка на шкафа Технически параметри

☆ Захранващо напрежение: 380V±10% 50Hz±2% трифазна четирипроводна система
☆ Мощност на двигателя за трион: 3kW 2800rpm
☆ Работно налягане: 0,6~0,8MPa
☆ Спецификации на триона: Φ600 × Φ38 × 4,8 × 4,2 × 144P
☆ Ъгъл на острието на триона: 45°~90° произволен ъгъл
☆ Ъгъл на въртене на масата: 45 ° ~ 135 ° произволен ъгъл
☆ Диапазон на режещите секции: 200 mm × 200 mm (ъгъл на рязане при 90°, ширина × височина, вижте обхвата на режещите секции)
☆ Дължина на рязане: 700mm~5000mm (90°)
☆ Скорост на подаване на острието: 0~3m/min
☆ Грапавост на повърхността на рязане: ≤ Ra12.5μm

ЧЗВ

Q1: Какви материали може да обработва тази машина?

О: Оптимизиран е за алуминий, UPVC и композитни профили. За стомана или неръждаема стомана, моля свържете се с нас за специализиран модел.

Q2: Могат ли програмите за рязане да бъдат запазени и използвани повторно?

О: Да, CNC системата позволява неограничено съхранение на шаблони за рязане, което позволява бързо извикване при повторни поръчки.

Q3: Осигурено ли е обучение на оператор?

A: Да. Предоставяме подробни ръководства, видеоклипове с инструкции и сесии за дистанционно обучение, за да гарантираме безпроблемно стартиране.

Q4: Какво е типичното време за изпълнение?

О: Стандартните машини изискват 15–25 работни дни. Персонализираните CNC системи може да изискват 25–35 работни дни.
