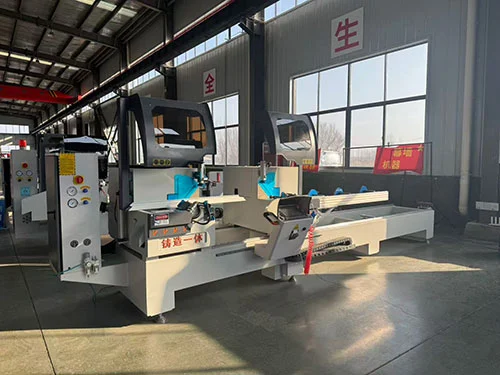

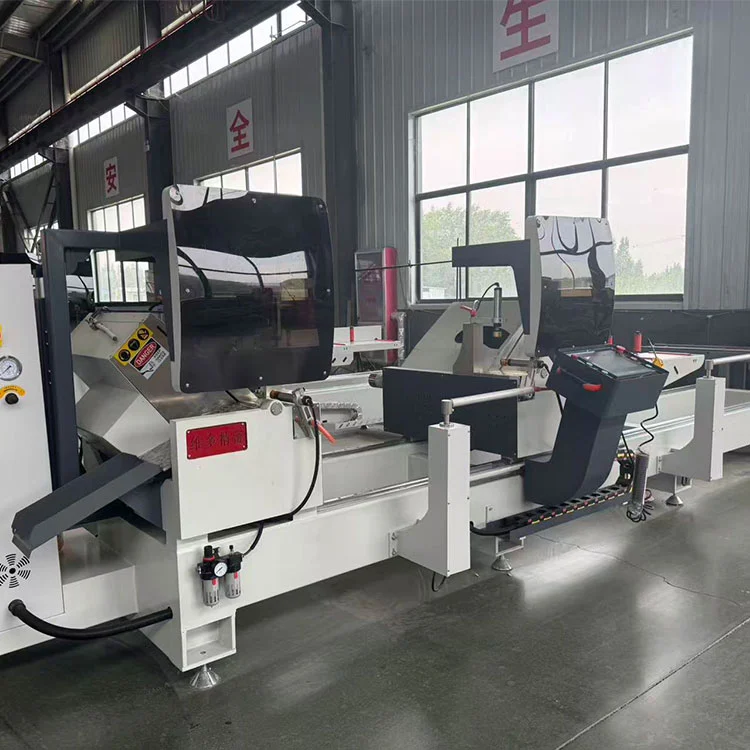

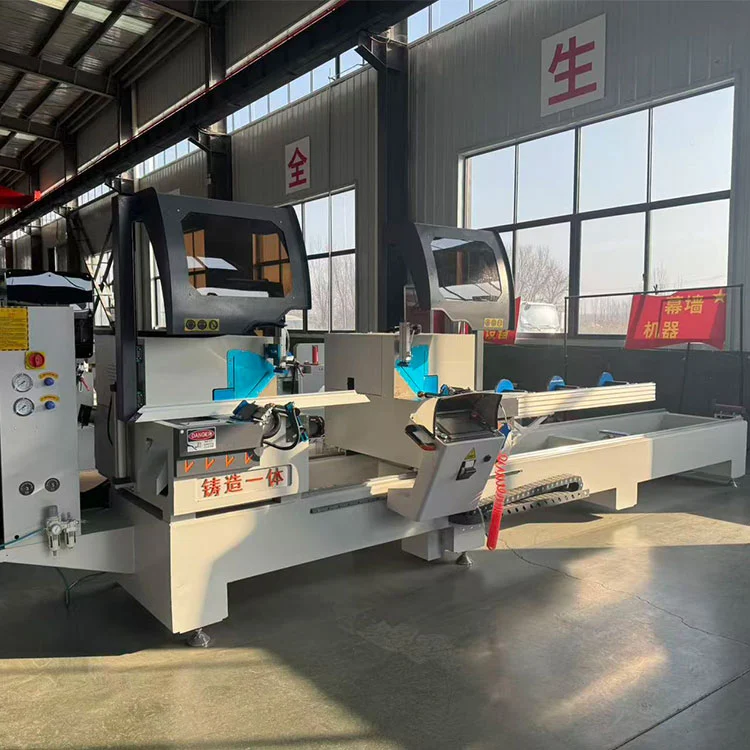

Полуавтоматична машина за рязане на алуминиев профил с двойна глава

Shandong Lebulang Precision Machinery Co., Ltd., работеща под марката Lebulang Machine, произвежда оборудване за обработка на алуминий и PVC в своята фабрика в Джинан, Китай от 1996 г. насам. Този полуавтоматичен трион с двойна глава реже алуминиеви профили за прозорци, врати, окачени фасади и индустриални рамки. Работи с профили с ширина до 350 mm и височина до 150 mm, с хоризонтални ъгли на рязане от 45° до 135° и вертикални ъгли от 45° до 90°. Два мотора с мощност 4 kW задвижват ножовете с 2800 оборота в минута, а дясната глава се движи по линейни водачи с трансмисия с зъбна рейка и зъбно колело за позициониране по дължина. Петосна напълно затворена CNC система контролира позиционирането на ъгъл и дължина, докато скоростта на подаване при рязане се регулира безстепенно от 0 до 3 m/min.

Технически параметри

Характеристики

• Рязане на профил с голямо сечение:TheПолуавтоматична машина за рязане на алуминиев профил с двойна главае предназначен за двуизмерно сложно ъглово рязане на големи алуминиеви профили. Работи с ширини до 350 mm и височини до 150 mm, покривайки стандартни окачени стени и промишлени размери за екструдиране.
• Петосна напълно затворена CNC система:Позиционирането на ъгъл и дължина се управлява от петосна CNC система с обратна връзка със затворен контур. Това поддържа толеранс на ъгъл в рамките на ±5′ и толеранс на повтаряща се дължина в рамките на ±0,2 mm при нормални работни условия.
• Подвижна трансмисия на главата на триона:Дясната режеща глава се движи по линейна водеща двойка със задвижване със зъбна рейка и зъбно колело. Това разположение поддържа твърдостта, необходима за точно позициониране на дължината при пълния капацитет на рязане от 6000 mm.
• Прецизни шарнирни лагери:Въртенето на главата на триона използва кръстосани цилиндрични ролкови лагери, които осигуряват стабилно ъглово движение с ниско триене. Този дизайн допринася за плавно регулиране на ъгъла и надеждно заключване в зададената позиция.
• Подобрена структура на кобилицата:Ножът на триона е монтиран върху подсилена кобилица, която се люлее нагоре отдолу на работната маса. Тази конфигурация създава гладка, чиста повърхност на рязане на профила и подобрява цялостната стабилност на рязане.
• Люлка на острието под масата:Посоката на подаване на острието е отдолу на работната маса, което помага да се държат ръцете на оператора далеч от зоната на рязане по време на цикъла.
• Интегрирано смазване и охлаждане:Устройство за смазване и охлаждане с мъгла се движи с острието на триона, като прилага режеща течност директно към зъбите на острието и зоната на рязане. Това спомага за удължаване на експлоатационния живот на острието и подобрява качеството на рязане на алуминий.

Как работи

TheПолуавтоматична машина за рязане на алуминиев профил с двойна главаработи с оператора, който задава желаните хоризонтални и вертикални ъгли на рязане, както и дължината на рязане, на CNC контролния панел. Дясната режеща глава се движи автоматично по линейния водач до програмираната позиция. Алуминиевите профили се поставят върху ролковите опорни маси и се закрепват с пневматични скоби. Двете глави могат да режат едновременно или независимо. По време на цикъла на рязане остриетата се люлеят нагоре отдолу на работната маса, разрязвайки профила с контролирана скорост на подаване между 0 и 3 m/min. Системата за смазване с мъгла се активира по време на рязане. След като остриетата се приберат, скобите се освобождават и отрязаните парчета се отстраняват. CNC системата с пет оси със затворен цикъл наблюдава и регулира позицията, за да поддържа точността при партидно рязане.

Ключови компоненти

• Триони (2 × 4 kW):Всяка режеща глава се задвижва от 4 kW мотор, въртящ се при 2800 об./мин. Мощността е съобразена с диаметъра на острието и капацитета на напречното сечение от 350 × 150 mm.
• Линеен водач и зъбна рейка:Подвижната дясна глава се движи върху прецизен линеен водач и се позиционира от задвижване със зъбна рейка и пиньон. Това предаване осигурява твърдостта и точността, необходими за позициониране по дължина над леглото от 6000 mm.
• Кръстосани ролкови лагери:Използва се при въртене на главата на триона за регулиране на ъгъла. Тези лагери осигуряват висока твърдост и плавно въртене с минимална хлабина.
• Петосен CNC контролер:Управлява хоризонталните и вертикалните ъгли на рязане, позиционирането на дължината и скоростта на подаване. Системата със затворен контур използва обратна връзка от енкодери, за да поддържа точността на позициониране.
• Система за смазване с мъгла:Дюза, която се движи заедно с острието на триона, доставяйки пулверизирана режеща течност към зоната на рязане. Това намалява топлината от триене и помага за предотвратяване на заваряване на алуминиеви стружки върху зъбите на острието.
• Пневматични скоби:Дръжте профила в позиция по време на рязане. Налягането на затягане се регулира чрез регулатора на въздуха.

Приложения

TheПолуавтоматична машина за рязане на алуминиев профил с двойна главасе използва за рязане на алуминиеви профили в производството на прозорци и врати, производството на окачени стени, производството на рамки за слънчеви панели и общата промишлена обработка на алуминий. Работи с твърди и кухи екструдирани профили, профили с термично прекъсване и леки профили от цветни метали в рамките на определения капацитет на рязане.

Производител и поддръжка

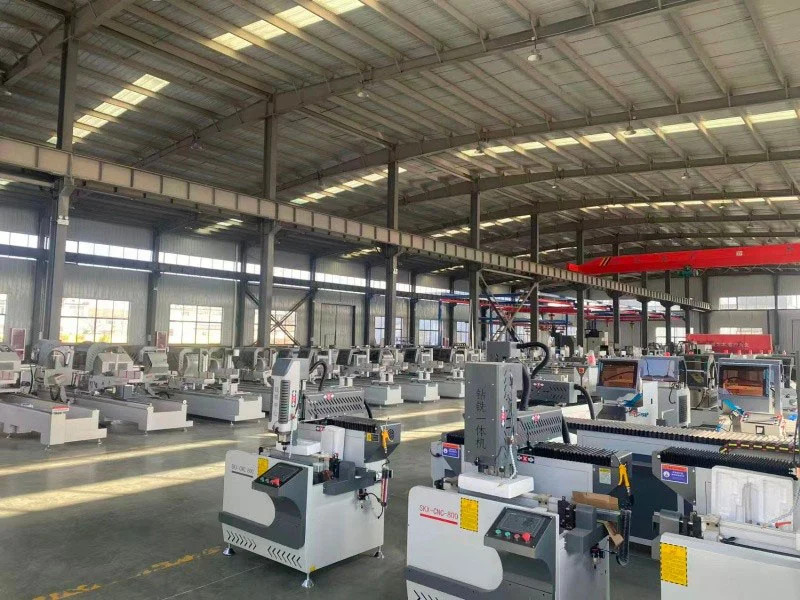

Shandong Lebulang Precision Machinery Co., Ltd., работеща като Lebulang Machine, произвежда оборудване за обработка на алуминий в своята фабрика Jinan, Китай от 1996 г.Полуавтоматична машина за рязане на алуминиев профил с двойна главасе доставя фабрично директно със сертификати CE и ISO. Една година гаранция покрива основната конструкция. Включени са дистанционна техническа поддръжка, видеоклипове за работа и ръководство на английски език. Резервните части са на склад за изпращане. Опциите за напрежение, дължина на рязане и затягане могат да бъдат персонализирани по време на поръчката.

ЧЗВ

Q1: Какви видове профили може да реже този трион?

О: Той реже алуминиеви профили с ширина до 350 mm и височина 150 mm, включително плътни пръти, кухи профили и профили с термично прекъсване. Подходящ е и за леки цветни метали и някои PVC профили.

Q2: Може ли да изрязва сложни ъгли?

A: Да. Машината извършва двуизмерно рязане под ъгъл, като хоризонталният ъгъл се регулира от 45° до 135° и вертикалният ъгъл от 45° до 90°.

В3: Каква е точността на рязане?

О: Допустимото отклонение на дължината на повторно локализиране е ±0,2 mm, а толерансът на ъгъла на рязане е ±5′ при стандартни работни условия с правилно поддържани остриета.

В4: Правилното позициониране на главата автоматично ли е?

A: Да. Дясната глава се движи автоматично по линейния водач до програмираната позиция чрез пет-осната CNC система. Операторът въвежда желаната дължина на контролния панел.

Q5: Какво е минималното количество за поръчка и време за доставка?

О: Минималното количество за поръчка е един комплект. Стандартното време за доставка обикновено е 15–25 работни дни след получаване на депозита, в зависимост от текущия производствен график.
