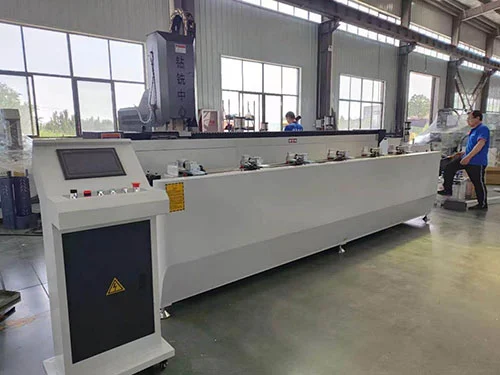

Двоен скосяващ трион за производство на дограма

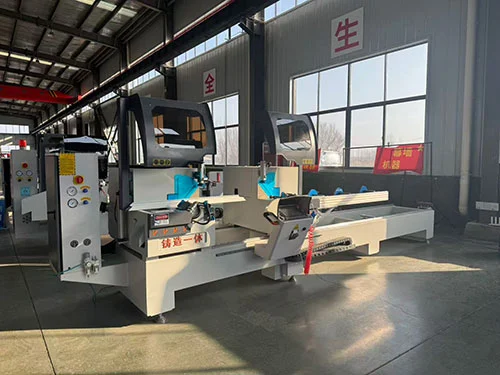

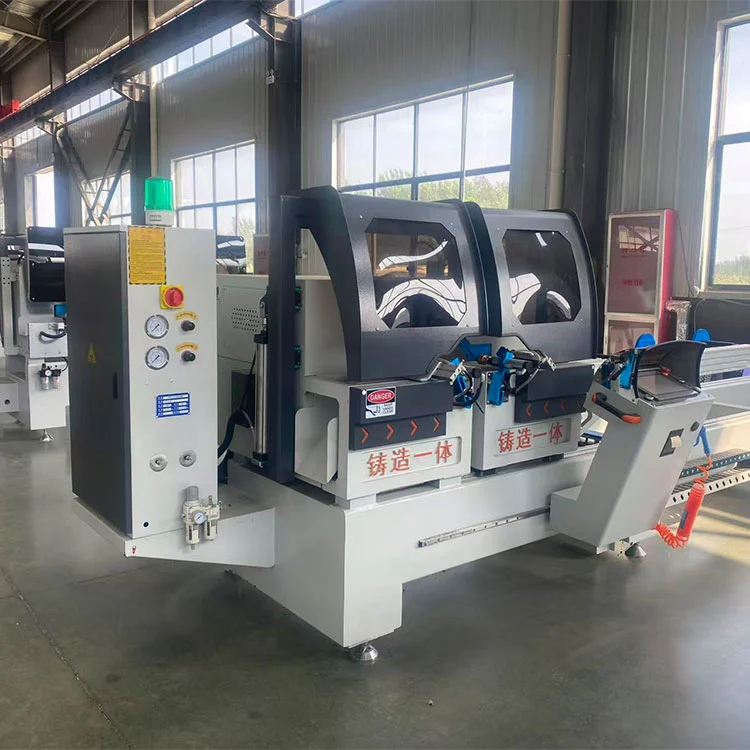

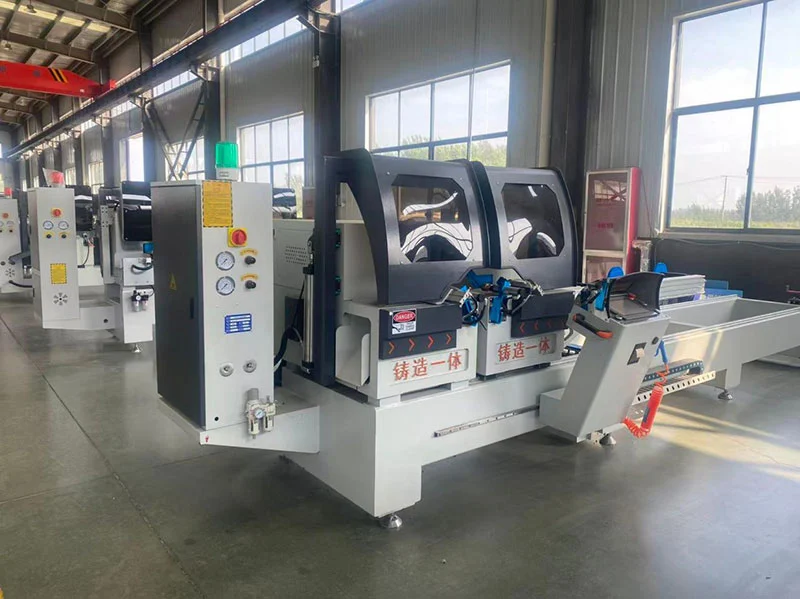

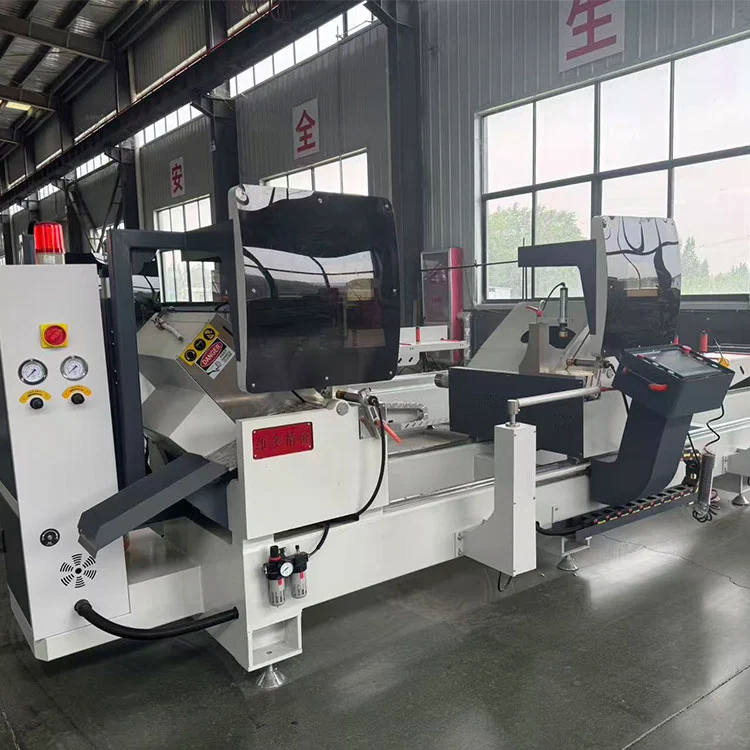

Двоен скосяващ трион 45 и 90 градуса за производство на прозоречни рамки е тежкотоварна, високопрецизна машина за рязане с двойна глава, предназначена за алуминий, PVC, UPVC и профили с термично прекъсване в производството на прозорци, врати и окачени фасади. Осигурява точни, повтарящи се срезове на 45° и 90° с ръбове без грапавини, поддържайки както независима работа с една глава, така и синхронна работа с двойна глава за максимална производителност. Марката Lebulang създава висококачествена машина.

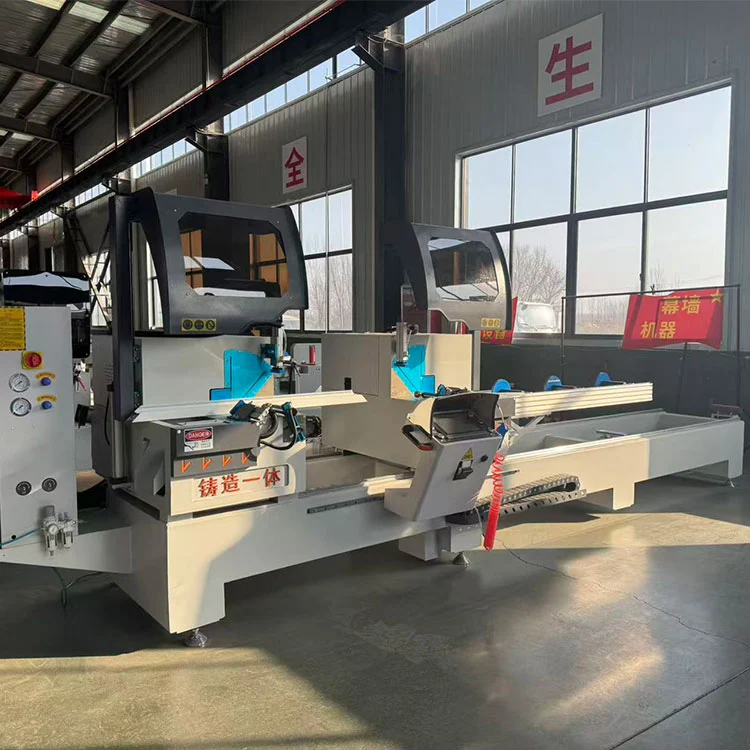

Този двоен скосяващ трион за производство на прозоречни рамки, произведен във фабриката на Lebulang Machine в Китай, където оборудването за обработка на алуминий и PVC се произвежда от близо три десетилетия, реже профили на 45° и 90° за производство на прозорци, врати и окачени фасади. Той обработва алуминий, PVC, UPVC, термично прекъсване и медни екструзии. Две режещи глави — T1 фиксирана и T2 моторизирана — се намират на споделена прецизна водеща релса и могат да работят едновременно, като дясната глава се движи от серво задвижване за позициониране по дължина.
Интегрирана лята работна маса и директно свързани шпинделни двигатели формират основната структура. Всяка трионна глава се задвижва от 3 kW мотор, въртящ острие с карбиден връх ø500 mm при 3000 об./мин. Пневматични скоби закрепват детайла, а въздушно-хидравличен амортизиращ цилиндър контролира подаването. Заварената стоманена рамка и основата от чугун работят заедно с линейни релси HIWIN и компоненти на Schneider Electric, за да поддържат повтаряща се точност на фиксирана дължина в рамките на ±0,1 mm и грапавост на режещата повърхност при Ra 12,5 µm. Максималната дължина на рязане е 5000 mm, с функция за късо рязане, която достига до 200 mm. При 45° капацитетът на сечението е 150 × 170 mm; при 90° обработва 150 × 345 mm, включително квадратни тръби до 150 × 200 mm.
Напълно затворен предпазител, аварийно спиране и защита от претоварване са стандартни. Специална система за извличане на стружки и вакуум улавя около 70% от отломките, а патентованата въртяща се повдигаща опорна скоба предотвратява провисването на профила в средата на разстоянието. Данните могат да бъдат импортирани чрез LAN, USB, Bluetooth или ръчно въвеждане, а контролната система се свързва с общ софтуер за оптимизация. Вграден е и принтер за етикети и функция за предотвратяване на грешки — която блокира рязането, когато профилът е извън толеранса. Машината работи с трифазно захранване от 380 V и изисква въздушно налягане 0,6–0,8 MPa.
Прилага се сертификат CE и се приемат персонализирани OEM конфигурации. Lebulang Machine доставя триона директно от фабриката с дизайн, който цели лесна ежедневна поддръжка. Насоките за отдалечено инсталиране се предоставят без допълнителни разходи.
Характеристики на 45 и 90 градуса двоен скосяващ трион за алуминиеви и PVC прозорци:
- а. рязане на индустриални алуминиеви профили, PVC профили, алуминиеви врати и прозорци, окачени фасади.
- b. Работа без квалифицирани работници, разрешаване на трудностите при набирането на персонал във фабриката
- c. функция за печат на етикети,
- d. функция за предотвратяване на грешки: грешка в профила извън обхвата на липса на рязане.
- д. Високопрецизна, интегрирана работна маса за леене, интегриран шпиндел, директно свързан мотор,
- f. амортизиращ цилиндър въздух-течност, главите T1, T2 са разположени на интегрираната водеща релса.
- ж. Поддържа множество режими за импортиране на данни: Интернет, LAN, U диск, Bluetooth, ръчно въвеждане и др.
- ч. Може да реализира на пазара общ софтуер за оптимизация на докинг данни.
- аз Функция за защита на околната среда, уникално отстраняване на чипове, дизайн на вакуумиране, степен на вакуумиране от 70%, чисто място, намаляване на честотата на почистване, подобряване на ефективността на работа.
- й. Той е оборудван с патентована въртяща се повдигаща скоба, за да се избегне грешка при рязане, причинена от средно увисване, и е оборудван с подвижна профилна скоба.
- к. Най-новата технология за дъгово рязане, секцията за рязане е по-безопасна, по-бърза и по-надеждна.
Двоен скосяващ трион 45 и 90 градуса за алуминиеви и PVC прозорци
✅ Прецизно рязане с двоен ъгъл
- • Автоматично регулируеми ъгли:45° / 90°(междинни ъгли по избор)
- • ±0.1mm точност на позициониране; чисти, стегнати скосени фуги за рамки
✅ Съвместимост с много материали
- • Порязванияалуминий, PVC, UPVC, термично прекъсване, медпрофили
- • Оптимизиран за прозорци, врати, окачени стени и архитектурни екструзии
✅ Висока ефективност с двойна глава
- • Две синхронизирани глави; едновременно рязане в двата края
- • Дясна глава със серво задвижване за бързо и точно регулиране на дължината
- • 2--3 пъти по-бързо от триони с една глава; идеален за масово производство
✅ Опции за CNC/цифрово управление
- • Цифров дисплей: бързо отчитане на дължината, лесна работа
- • CNC ъпгрейд: 10" сензорен екран, програмно съхранение, USB импорт/експорт
✅ Издръжлива и стабилна конструкция
- • Здрава заварена стоманена рамка + чугунена основа; минимални вибрации
- • Първокласни компоненти: линейни релси HIWIN, електроника на Schneider, остриета с карбидни накрайници
✅ Безопасен и удобен за потребителя
- • Напълно затворени предпазни капаци, аварийно спиране, защита от претоварване
- • Автоматично прибиране на ножа; пневматично затягане за сигурно задържане на профила
✅ CE сертифициран и надежден
- • Съвместимост със стандартите за безопасност на ЕС; 24/7 непрекъсната работа
- • 12--24 месеца гаранция; дългосрочна доставка на резервни части
Техническа спецификация
| Захранване | 380v 50hz |
| Мотор на главата на триона | 2× 3KW/3000r/мин |
| Работно налягане | 0,6~ 0,8MPa |
| Консумация на въздух | 60л/мин |
| Дължина на рязане | Max5000mm min 280mm (функцията за късо рязане е най-късата 200mm) |
| Ширина на косене | Макс 150 мм |
| Макс. Наклон на рязане | 45°150×170mm 90°150×345mm |
| Макс. рязане на квадратна тръба | 150×200 мм |
| Ъгъл на рязане | 45 градуса 90 градуса |
| Скорост на хранене | непрекъснато жизнеспособен 0-4m/min |
| Спецификация на режещия диск | ø500 × ø30 × 4,4 × Z120 |
| измерение | 6550 × 1300 × 1800 мм |
| тегло | 2000 кг |
| Точност на повтаряща се фиксирана дължина | ≤ 0,1 мм |
| Разрешаване на ъгъла на рязане на секцията | ± 3' |
| Равност на профила на рязане | ≤ 0,02m |
| Грапавост на профила на рязане | Ra12.5μm |
Ключови компоненти

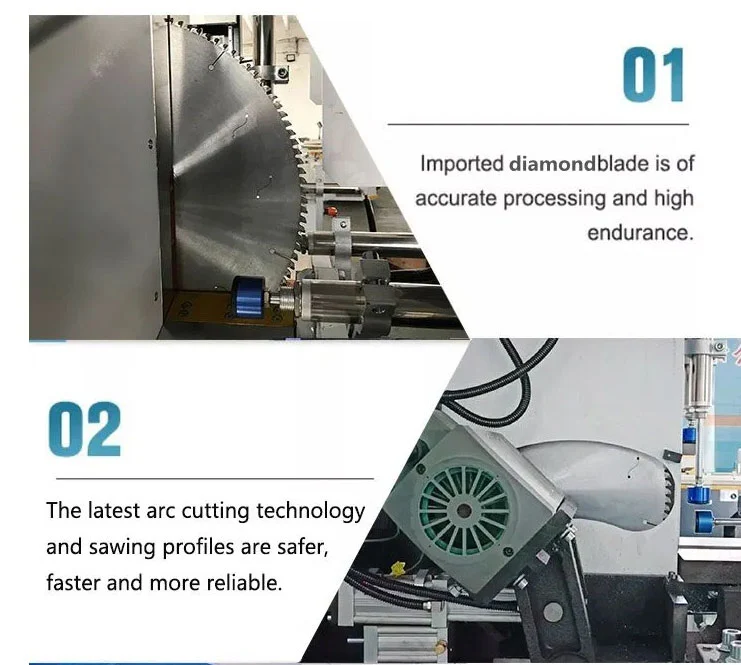

- Триони: Импортирани остриета с твърдосплавни върхове за гладки срезове без грапавини

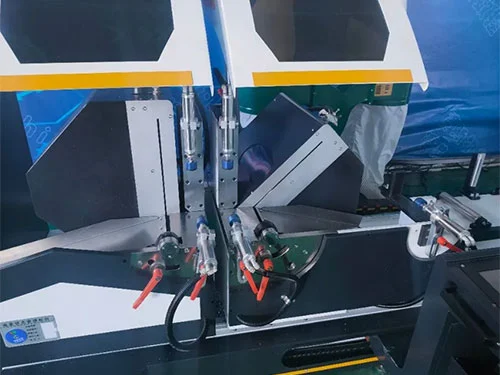

- Пневматични скоби: Хоризонтални/вертикални скоби за стабилно задържане на профила
- Линейни релси: Тайвански прецизни релси HIWIN за плавно движение
- Контролен панел: Интуитивен цифров дисплей или 10-инчов CNC сензорен екран
- Система за безопасност: CE-съвместими предпазители, аварийно спиране, защита от претоварване
Следпродажбено обслужване
- Гаранция: 1 години (безплатни части и техническа поддръжка)
- Монтаж: Инженери на разположение за монтаж и обучение в чужбина
- Резервни части: Дългосрочна доставка на фабрична цена
- поддръжка: 24/7 онлайн техническа поддръжка (видео разговор, дистанционна диагностика)
