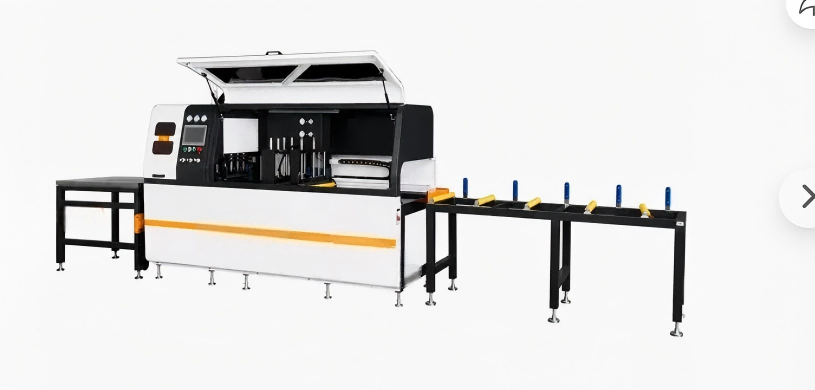

Прецизен циркулярен трион с ЦПУ за промишлени алуминиеви профили

Технически спецификации

Как работи трионът

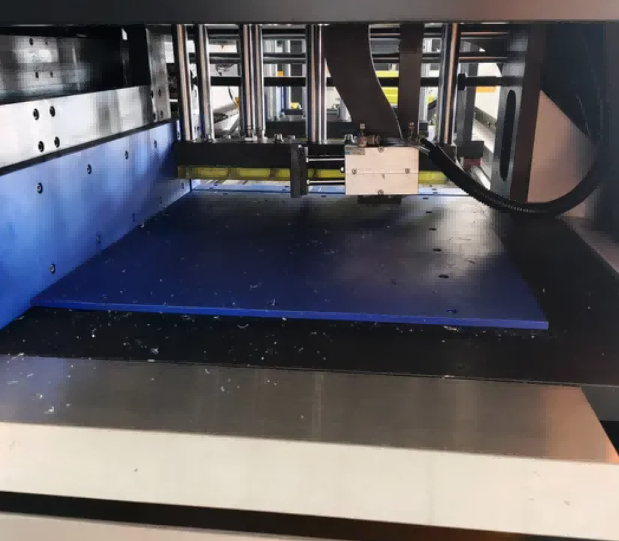

TheЦиркуляр с ЦПУ за промишлени алуминиеви профилиработи със серво задвижвана захранваща ос, която позиционира профила под режещия диск според дължината, въведена на сензорния екран. Операторът зарежда алуминиевата екструзия върху входната ролкова маса, избира програмата за рязане от паметта или въвежда нови размери и стартира цикъла. Пневматичните скоби се захващат както от вертикална, така и от хоризонтална посока, за да задържат профила срещу опорните ограничители. Главата на триона, оборудвана с амортизиращ цилиндър газ-течност, се спуска през материала с контролирана скорост на подаване, за да произведе квадратно рязане без грапавини. Спрей с разпръсната течност за рязане охлажда острието и детайла по време на рязане. След като острието се прибере, скобите се освобождават и серво подаването придвижва профила към следващата позиция на рязане. Стандартната конфигурация реже на 90° и ±45°. С опционалния CNC ъглов модул, главата на триона се върти на всякакъв ъгъл между 22,5° и 157,5° под контрол на програмата.

Ключови характеристики

Напълно автоматична работа – Автоматично подаване на материал, затягане и рязане за максимална ефективност.

Издръжлива структура – ​​подсилената рама на машината минимизира вибрациите и осигурява дълготрайна стабилност.

Burr-Free Technology – Оптимизираната скорост на острието и охлаждащата система намаляват неравностите и вторичната обработка.

Удобен за потребителя CNC интерфейс – Интуитивен сензорен контрол за бърза настройка и лесна работа.

Гъвкави ъгли на рязане – Поддържа 45°, 90° и персонализирано рязане под ъгъл за разнообразни приложения

Работен процес

Автоматично зареждане – Профилите се зареждат чрез ролков транспортьор или автоматичен товарач.

Прецизно позициониране – Сервозадвижваното подаване осигурява точна дължина на рязане.

Сигурно затягане – Пневматичните/хидравличните скоби държат профилите здраво.

Високоскоростно рязане – управляваната с ЦПУ глава на триона изпълнява чисти и точни срезове.

Отстраняване и охлаждане на стружки – Интегрираното охлаждане и конвейер за стружки поддържат работното пространство чисто.

Циркуляр с ЦПУ за промишлени алуминиеви профили Опционални модули за надграждане

1. Структура на рязане с нулева опашка (остатъчна опашка ≤5 mm, високо използване на материала)
2. Автоматична ролкова транспортна линия за товарене и разтоварване за профили с дължина 6 метра
3. CNC модул за рязане с произволен ъгъл (22,5°--157,5°)
4. Прахоуловител за съхранение на чипове с голям капацитет
5. IoT дистанционна онлайн диагностика и модул за статистически данни
6. Пакет от многокомпонентни синхронни затягащи приспособления
7. Персонализиран удължен ход на подаване до 12000 mm

Сценарии за приложение

Алуминиеви профили за прозорци и врати

Окачени и фасадни системи

Рязане на рамката на соларния панел

Промишлени алуминиеви екструзии

Железопътен транспорт и автомобилни алуминиеви части

Мебелни и радиаторни профили

ЧЗВ

Q1: Какви профили може да реже този CNC трион?

О: Предназначен е за промишлени алуминиеви профили, включително секции за прозорци/врати, окачени фасади и соларни рамки. Предлагат се персонализирани решения за по-големи екструзии.

В2: Напълно автоматична ли е машината?

A: Да. Поддържа автоматично подаване, затягане, рязане и разтоварване, като изисква само един оператор.

В3: Може ли да реже под ъгли, различни от 90°?

A: Да. Стандартните модели поддържат 45° и 90°; Рязане под ъгъл по поръчка се предлага при поискване.

В4: Каква е точността на рязане?

A: Точността на подаване е ±0,1 mm, което гарантира висока повторяемост за масово производство.
