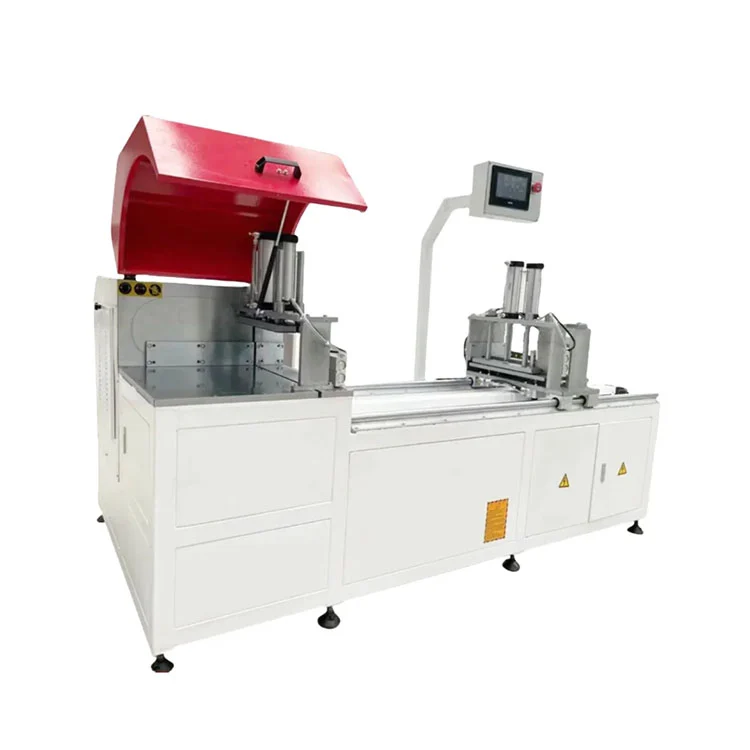

Циркуляр с ЦПУ за промишлени алуминиеви профили

Технически спецификации

Как работи трионът

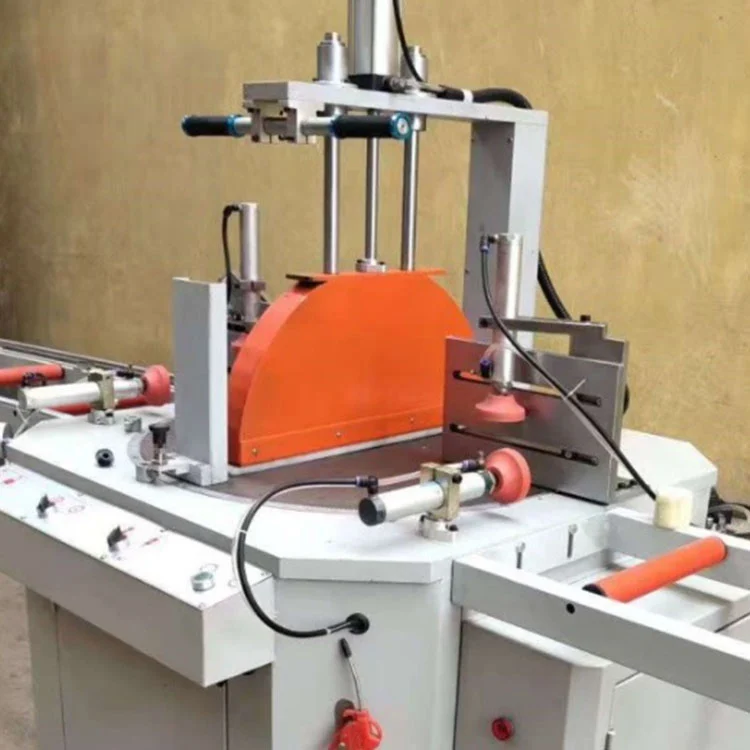

TheЦиркуляр с ЦПУ за промишлени алуминиеви профилиработи със серво задвижвана захранваща ос, която позиционира профила под режещия диск според дължината, въведена на сензорния екран. Операторът зарежда алуминиевата екструзия върху входната ролкова маса, избира програмата за рязане от паметта или въвежда нови размери и стартира цикъла. Пневматичните скоби се захващат както от вертикална, така и от хоризонтална посока, за да задържат профила срещу опорните ограничители. Главата на триона, оборудвана с амортизиращ цилиндър газ-течност, се спуска през материала с контролирана скорост на подаване, за да произведе квадратно рязане без неравности. Спрей с разпръсната течност за рязане охлажда острието и детайла по време на рязане. След като острието се прибере, скобите се освобождават и серво подаването придвижва профила към следващата позиция на рязане. Стандартната конфигурация реже при 90° и ±45°. С опционалния CNC ъглов модул, главата на триона се върти на произволен ъгъл между 22,5° и 157,5° под контрол на програмата.

Ключови компоненти

• Серво захранваща ос:AC серво мотор задвижва сферичния винт на оста X за позициониране на профила. Точността на позициониране е ±0,05 mm, с толеранс на повторно рязане в рамките на ±0,1 mm. Стандартните дръжки за движение на подаване режат дължини от 350 mm до 6500 mm.
• Монтаж на главата на триона:Мотор с мощност 5,5 kW или 7,5 kW задвижва циркулярен трион от волфрамов карбид при 2800 об./мин. Газово-течният амортизиращ цилиндър контролира скоростта на вертикално подаване, за да съответства на дебелината на материала и натоварването на острието.
• Пневматична система за затягане:Двойни вертикални и хоризонтални скоби с меки челюсти държат профила към задната ограда и масата. Силата на затягане се регулира чрез регулатора на налягането на въздуха, настроен между 0,5 и 0,8 MPa.
• CNC контролер и сензорен екран:Импортиран PLC, съчетан с 10-инчов многоезичен сензорен екран, обработва програмното съхранение, въвеждането на дължина, изборът на ъгъл и контролът на цикъла. USB и мрежова свързаност се поддържат за прехвърляне на програми.

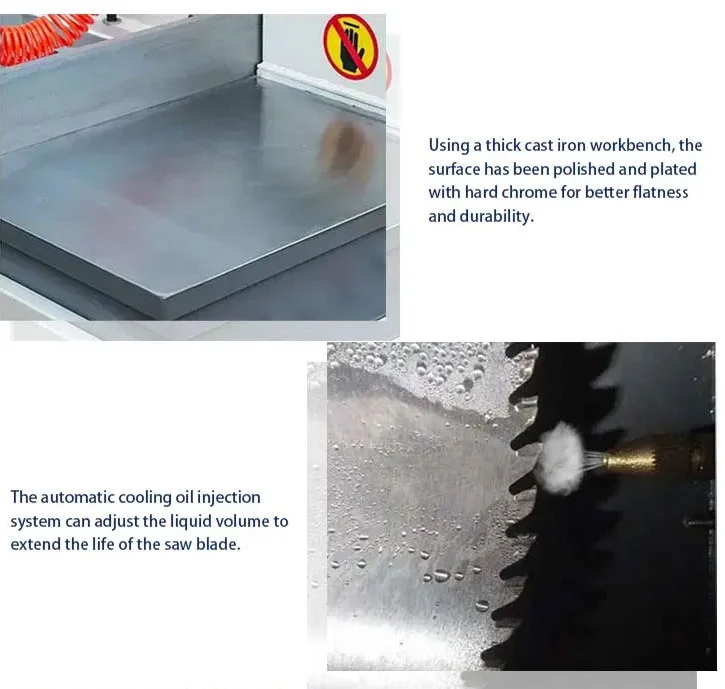

• Охлаждаща система за смазване:Автоматична пулверизирана система за режеща течност прилага мъгла от смазка към острието и зоната на рязане. Това намалява триенето, удължава живота на острието и помага за получаване на чиста повърхност на рязане.
• Защитно заграждение:Напълно затворен предпазител на острието покрива зоната на рязане. Бутон за аварийно спиране и сензор за защита от сблъсък спират машината, ако бъде открито препятствие по пътя на острието.

Циркуляр с ЦПУ за промишлени алуминиеви профили Стандартни аксесоари

1. CNC серво система за управление на подаването + 10-инчов многоезичен сензорен екран
2. Внесен диск за циркулярен трион от волфрамов карбид за алуминий
3. Монтаж на главата на режещия трион с амортизация газ-течност
4. Двойно пневматично автоматично затягащо устройство с меки челюсти против надраскване
5. Автоматична циркулационна система за охлаждане и смазване
6. Напълно затворен предпазен капак за острие
7. Тръбопровод за събиране на прах от алуминиеви стружки
8. Бутон за аварийно спиране, сензор за защита от сблъсък
9. Пълно ръководство за експлоатация и поддръжка на английски език, набор от инструменти за резервни части

Циркуляр с ЦПУ за промишлени алуминиеви профили Опционални модули за надграждане

1. Структура на рязане с нулева опашка (остатъчна опашка ≤5 mm, високо използване на материала)
2. Автоматична ролкова транспортна линия за товарене и разтоварване за профили с дължина 6 метра
3. CNC модул за рязане с произволен ъгъл (22,5°--157,5°)
4. Прахоуловител за съхранение на чипове с голям капацитет
5. IoT дистанционна онлайн диагностика и модул за статистически данни
6. Пакет от многокомпонентни синхронни затягащи приспособления
7. Персонализиран удължен ход на подаване до 12000 mm

Обхват на приложение

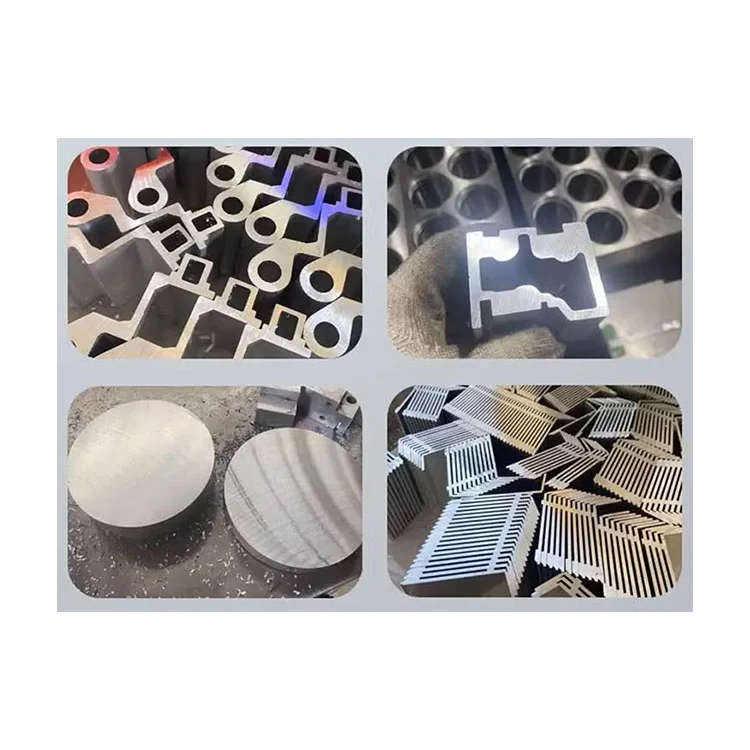

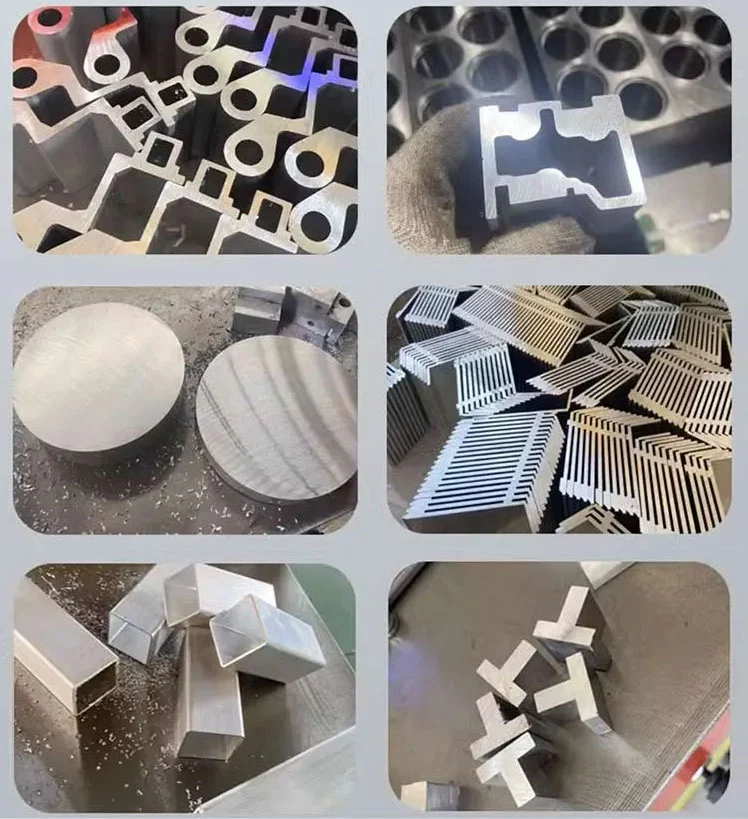

TheЦиркуляр с ЦПУ за промишлени алуминиеви профилисе използва в производствени среди, където алуминиевите екструзии се нарязват на дължина преди по-нататъшна обработка или сглобяване. Типичните употреби включват рязане на рамкови профили за прозорци и врати, окачени стени и напречни греди, промишлени алуминиеви структурни елементи, релси за монтаж на соларни панели и архитектурни декоративни профили. Трионът може да обработва твърди и кухи алуминиеви профили, профили с термично прекъсване и леки медни или PVC екструзии в рамките на своя капацитет на напречно сечение. С опционалния модул за произволен ъгъл, той също така произвежда ъглови срезове за рамки с фронтон, трапецовидни прозорци и многостранни архитектурни възли.

Нашата услуга

1. Минимум една година гаранция от датата на въвеждане в експлоатация.
2. Безплатна консултация преди, по време и след продажбата.
3. Безплатно планиране на проекта и дизайн на оформлението.
4. Безплатно отстраняване на грешки в оборудването, докато всички функции заработят, както е посочено.
5. Безплатна координация на договорености за доставка на дълги разстояния.
6. Безплатно обучение за работа и поддръжка на оборудването.
7. Една година пълна гаранция и поддръжка през целия живот.
