Високопрецизна CNC машина за огъване на алуминиеви и PVC профили

Тази CNC машина за огъване на алуминиеви и PVC профили е специално създадена за производство на архитектурни профили, включително окачени фасади, фасади, сводести прозорци и PVC дограма. Оборудван с 3-ролкова синхронизирана система за огъване и серво задвижван контрол, той осигурява плавни криви без изкривяване с ±0,5 mm точност. Съвместима както с алуминиеви екструзии, така и с PVC/UPVC профили, машината поддържа многорадиусно огъване в една настройка, като значително подобрява производствената ефективност, като същевременно намалява материалните отпадъци. CE сертифициран и напълно адаптивен, той е идеалното решение за модерни архитектурни приложения за огъване.

• Съвместимост с много материали:TheCNC машина за огъване на алуминиев PVC профилогъва профили от алуминий, PVC, UPVC, термично прекъсване, неръждаема стомана и мед. Комплектите инструменти могат да се променят, за да отговарят на различни степени на материал и напречно сечение в рамките на капацитета на машината.
• 3-осно CNC позициониране:Серво моторите по X, Y и Z осите се задвижват чрез CNC контролер с 10-инчов сензорен екран. Точността на позициониране е ±0,02 mm. Операторите програмират форми с множество радиуси, дъги и съставни криви директно на интерфейса или импортират данни чрез USB.
• Опции за хидравлична тяга:Предлагат се три конфигурации на хидравлични станции — 20-тона, 25-тона и 40-тона — избрани въз основа на необходимия профилен материал, дебелина на стената и радиус на огъване. Хидравличната помпа работи с намален шум в сравнение със стандартните индустриални агрегати.
• Диапазон на формата на огъване:Машината произвежда C-образна, U-образна, S-образна форма, пълен кръг, елипса, комбинации с много радиуси и персонализирани дъги. Формовъчните ленти и ролковите форми могат да бъдат персонализирани, за да съответстват на напречното сечение на профила за оптимално качество на огъване.

Как работи

Профилът се зарежда

Алуминиевите или PVC профили се поставят в подаващия водач и се захващат здраво, за да се предотврати изплъзване или усукване по време на процеса на огъване.

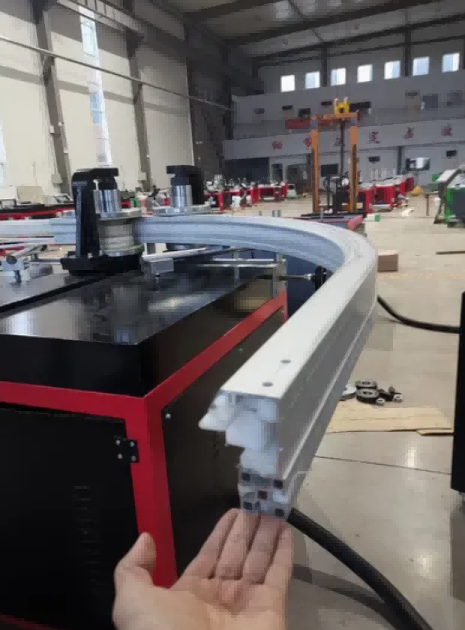

2. 3-ролково синхронизирано огъване

Машината използва три прецизни ролки:

Горна ролка – задвижва профила напред

Две странични ролки – движете се по траектории, управлявани от CNC, за да упражните равномерен натиск

Това синхронизирано движение осигурява последователно образуване на дъга без повреда или деформация на повърхността.

3. Прецизност със серво задвижване

Сервомоторите контролират позиционирането на ролката в реално време, осигурявайки точна обратна връзка и повтаряща се производителност на огъване. Системата с ЦПУ автоматично компенсира пружинирането на материала.

4. Многорадиусно програмиране

Операторите могат да програмират множество радиуси на огъване, дъгови сегменти и пълни кръгове директно от CAD чертежи. Машината изпълнява сложни криви без ръчна намеса.

5. Непрекъснато производство

След като програмата е зададена, машината повтаря цикъла на огъване с висока последователност, което я прави подходяща както за масово производство, така и за архитектурни проекти по поръчка.

Поток на процеса:

Зареждане на профил → Въвеждане на CNC програма → 3-ролкова синхронизация → Серво позициониране → Мултирадиусно огъване → Завършен извит профил

Ключови компоненти

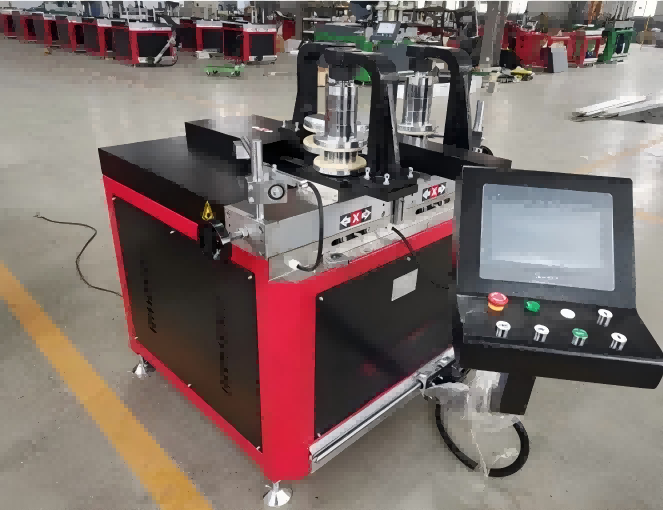

CNC контролер:10-инчов сензорен екран с потребителски интерфейс за програмиране на ъгли на огъване, радиуси и последователности с множество радиуси. USB портът поддържа импортиране и експортиране на програми. Контролерът управлява движението на оста, хидравличното налягане и времето на цикъла.

Хидравлична станция:Предлага се в конфигурации от 20 тона, 25 тона и 40 тона. Използва внесена маслена помпа, избрана за стабилно изходно налягане и тиха работа. Хидравличната верига включва предпазен клапан и филтър.

Ролкови форми:Изработен от закалена стомана с опционално PU покритие. Покритието помага за предотвратяване на надраскване или маркиране върху покрити, анодизирани или боядисани профилни повърхности. Комплектите форми са взаимозаменяеми за различни напречни сечения на профила.

Предаване:Тайванските линейни направляващи релси HIWIN носят движещите се оси. Прецизните скоростни кутии и серво моторите осигуряват точността на позициониране за движенията X, Y и Z.

Приложения

• Огъване на профили за фасадни стени

  Архитектурни фасадни извити рамки

  Арки за прозорци и профили за врати

  Огъване на PVC дограма и каси

  Огъване на алуминиева облицовка и облицовка

  Декоративни интериорни профили




Производител & Гаранция

Shandong Lebulang Precision Machinery Co., Ltd., работеща като Lebulang Machine, произвежда оборудване за обработка на алуминий и PVC в своята фабрика в Джинан, Китай от 1996 г.CNC машина за огъване на алуминиев PVC профилсе доставя фабрично директно със сертификати CE и ISO. Една година гаранция покрива основната конструкция. Дистанционна техническа поддръжка, видеоклипове за инсталиране и ръководство на английски се предоставят без допълнителни разходи. Инсталирането и обучението на място могат да бъдат организирани отделно. Резервни части като ролкови форми, формовъчни ремъци и хидравлични уплътнения са на склад. Цветът на машината, марката и опаковката могат да бъдат персонализирани съгласно OEM и ODM споразумения.

ЧЗВ

1. Вие сте фабрика или търговско дружество?

Ние сме производител със собствена производствена база в Джинан, Китай, работеща от 1996 г.

2. Колко време е гаранцията на оборудването?

Една година върху основната конструкция, с изключение на нормално износващите се части като ролкови форми и формовъчни ремъци.

3. Как да осигурим следпродажбено обслужване?

Осигурени са дистанционни видео напътствия, онлайн техническа поддръжка и безплатна подмяна на дефектни части в рамките на гаранционния период. Монтаж на място, въвеждане в експлоатация и обучение могат да бъдат организирани срещу допълнително заплащане.

4. Колко време е времето за доставка?

Стандартните машини се изпращат в рамките на 10 до 20 работни дни след получаване на плащането на депозита.

5. Какви други машини продавате?

Машини за рязане на алуминий, машини за кримпване на алуминиеви ъгли, машини за заваряване на PVC, машини за пробиване и фрезоване с ЦПУ и цялостни линии за производство на врати и прозорци.

6. Може ли машината да огъва профили с термично прекъсване?

да С подходящите формоващи ленти и ролкови форми, машината може да огъва алуминиеви профили с термично прекъсване, като същевременно запазва целостта на изолационната лента.
