CNC машина за кримпване на ъгли с четири глави

Основни функции

• Едновременно кримпване с четири глави:TheCNC машина за кримпване на ъгли с четири главизавършва и четирите ъгъла на рамката в един цикъл на пресоване. Това намалява времето за манипулиране в сравнение с алтернативите с една или две глави, където рамката трябва да бъде препозиционирана и повторно захваната за всяка двойка ъгли.
• CNC серво позициониране:Всяка кримпваща глава се позиционира от серво мотор, задвижващ сферичен винт. Операторът избира размера на рамката на сензорния екран и главите се придвижват автоматично до необходимите позиции. Същата система съхранява множество рецепти за рамки. Точността на повторното позициониране е определена на ±0,1 mm, с диагонална грешка обикновено в рамките на 1 mm и грешка на шева под 0,15 mm при правилно подготвени профили.
• Размер на рамката:Машината обработва рамки от 550 × 550 мм до 1800 мм височина и 3000 мм ширина, покривайки по-голямата част от размерите на алуминиевите прозорци и рамки за врати, които се срещат в жилищното и търговското производство.
• Хидравлична кримпваща система:Всяка глава се задвижва от хидравличен цилиндър с номинално налягане на маслото от 15 MPa и обща сила на пресоване от 48 kN. Хидравличната верига използва двустепенна последователност високо-ниско налягане: бързият ход на приближаване намалява времето на цикъла, докато задържането на високо налягане в края на хода осигурява стегната ъглова връзка.
• Пневматични подвижни скоби:Затягащите елементи се придвижват автоматично напред за зареждане на рамката и се прибират след кримпване за разтоварване. Силата на затягане се прилага от две посоки, за да задържи профила в позиция и да намали риска от деформация по време на хода на пресоване.

Технически спецификации

Как работи

TheCNC машина за кримпване на ъгли с четири главиработи в последователност, която започва с въвеждане на размерите на рамката на сензорния екран. Четирите кримпващи глави, всяка от които е монтирана върху оси със сферичен винт със серво задвижване, се придвижват автоматично до програмираните позиции. Операторът поставя изрязаните и подготвени алуминиеви профили в затягащите елементи. Пневматичните скоби се захващат, за да задържат профилите на място, като прилагат натиск както от вертикална, така и от хоризонтална посока. Веднъж захваната, хидравличната верига се активира на два етапа: бързо придвижване с ниско налягане придвижва кримпващите инструменти в контакт с ъглите на профила, а задържане с високо налягане прилага пълната сила на кримпване от 48 kN, за да завърши ъгловата връзка. След времето на задържане, скобите се освобождават, инструментите за кримпване се прибират и готовата рамка може да бъде премахната. И четирите ъгъла са завършени в един цикъл, така че рамката не трябва да се препозиционира.

Ключови компоненти

• Серво мотори и сферични винтове:Всяка от четирите глави е позиционирана независимо от променливотоков серво мотор, свързан към прецизен сферичен винт. Тази подредба осигурява повторяемост от ±0,1 mm и позволява главите да бъдат препозиционирани за различни размери на рамката без ръчна настройка.
• Хидравличен агрегат:60-литров резервоар доставя масло към четири хидравлични цилиндъра през колектор с клапани за контрол на налягането. Двустепенната последователност високо-ниско налягане се управлява от PLC чрез електромагнитни клапани.

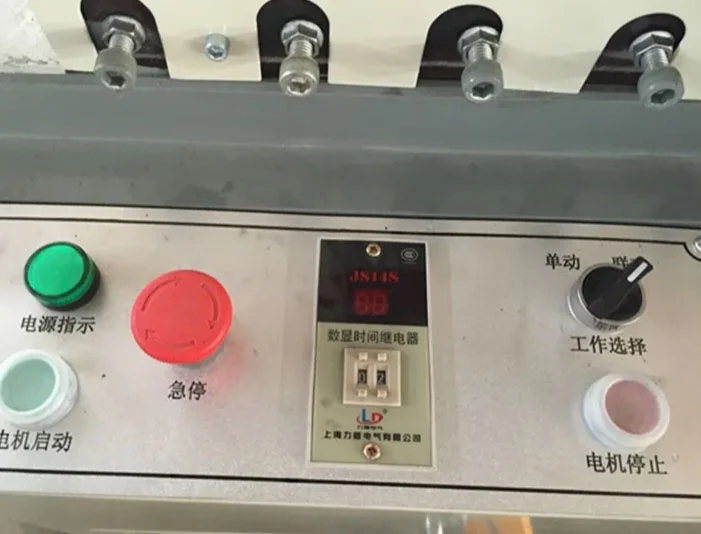

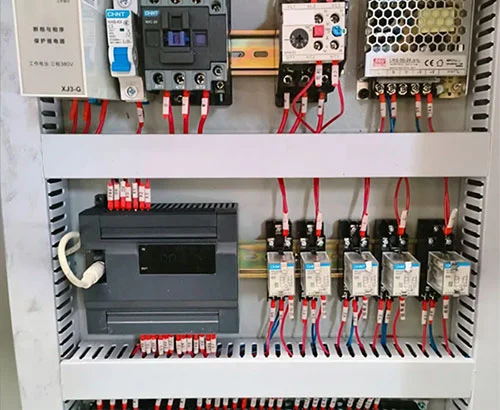

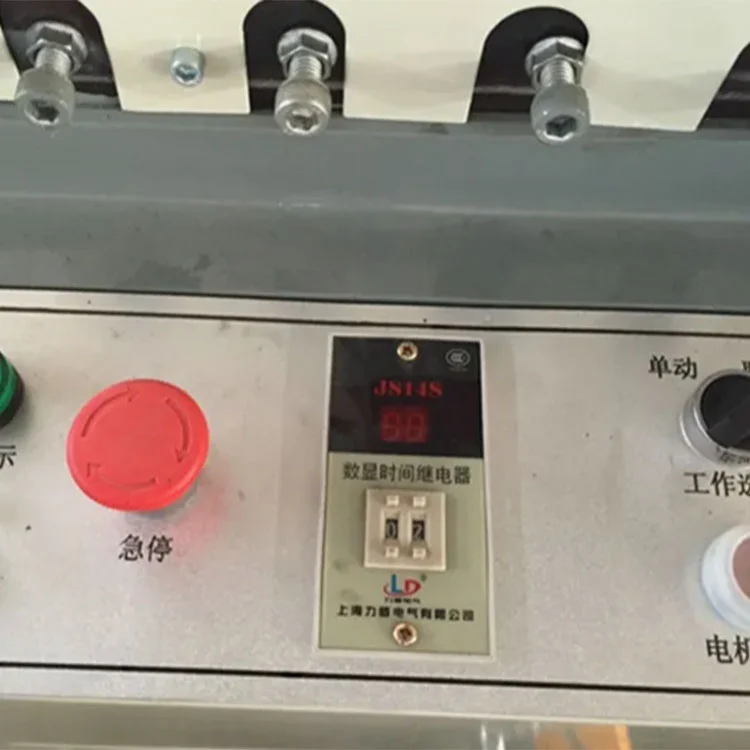

• Сензорен екран и PLC:Индустриалният сензорен екран показва настройки за размера на рамката, съхранени програми, производствени броячи и алармени съобщения. Рецептите за параметри за често произвеждани размери на рамката могат да бъдат записани и извикани.

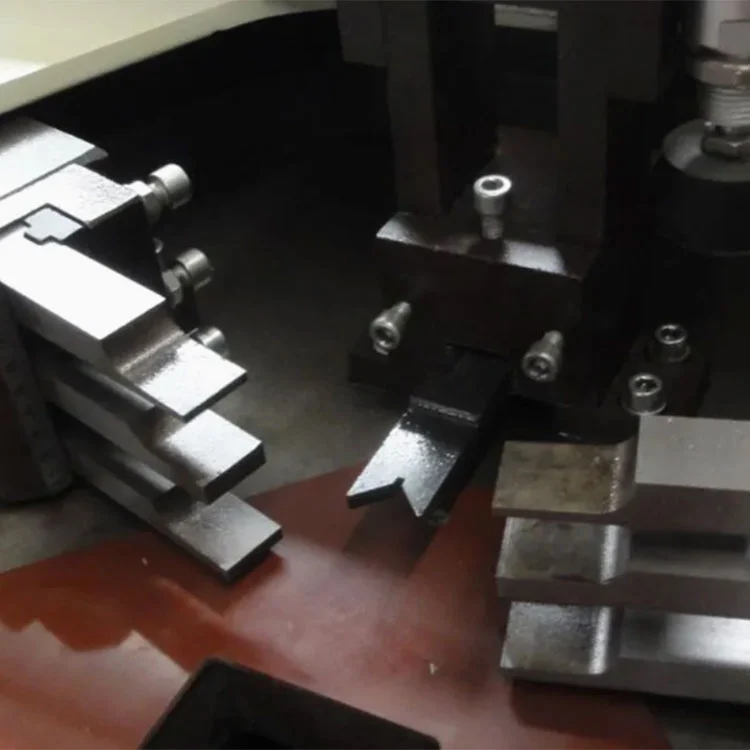

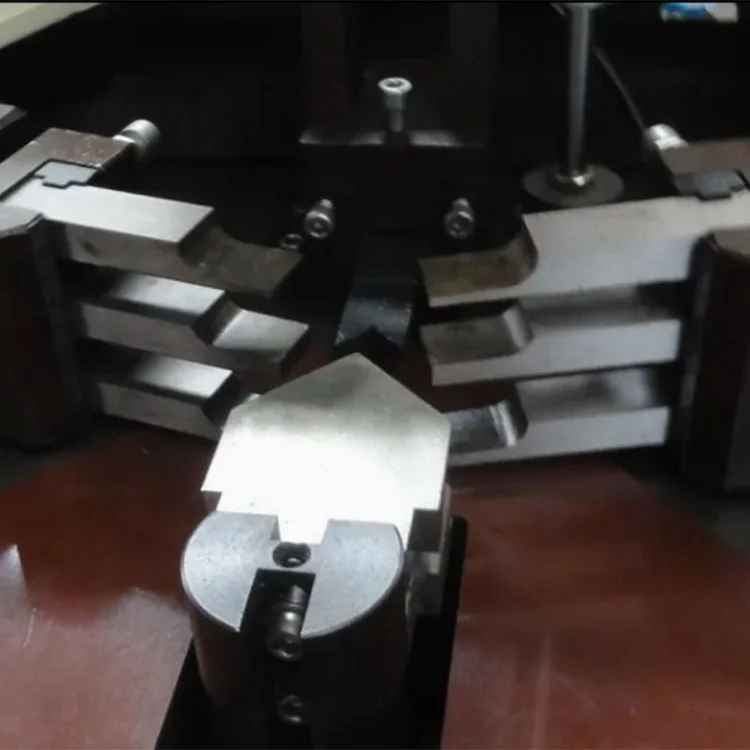

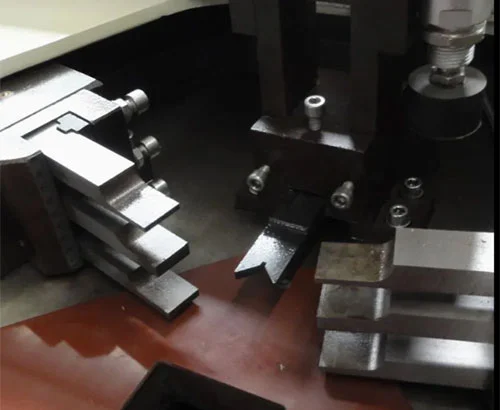

• Инструменти за кримпване:Ножовете за кримпване от закалена стомана се обработват, за да съответстват на геометрията на профила. Комплектите инструменти могат да се сменят за различни напречни сечения на профила. Ножовете са с регулируема дълбочина и подравняване.

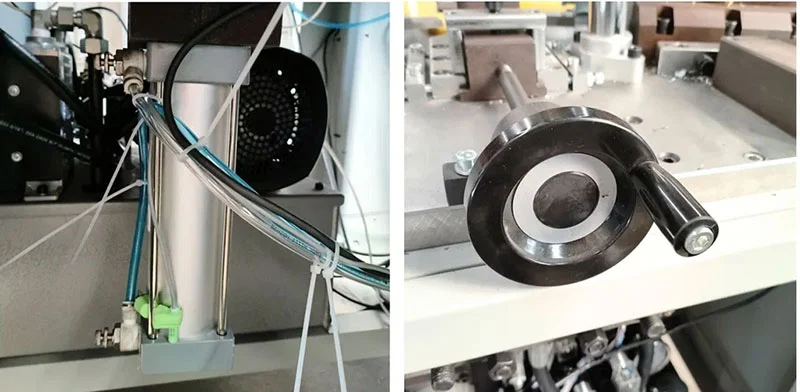

• Пневматична система за затягане:Скобите се движат напред и се прибират по линейни водачи. Силата на затягане се доставя от пневматични цилиндри с регулирано налягане на 0,5–0,8 MPa. Двупосочната конструкция на затягане прилага сила от две страни, за да стабилизира профила по време на кримпване.

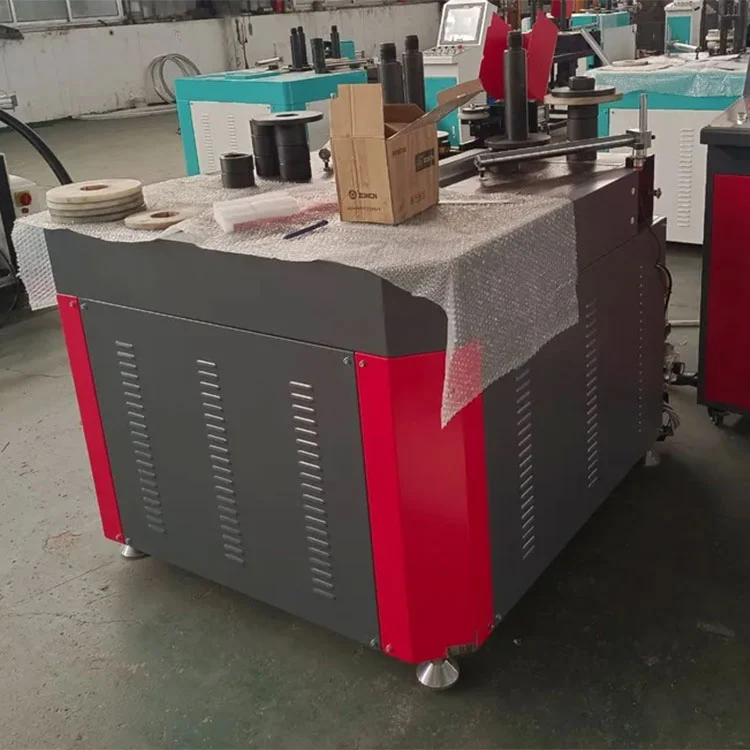

• Рамка на машината:Заварена стоманена конструкция поддържа четирите движещи се глави и фиксираната централна работна маса. Рамката е проектирана да устои на силите на реакция, генерирани по време на кримпване, и да поддържа подравняване на главата с течение на времето.

Сценарии за приложение

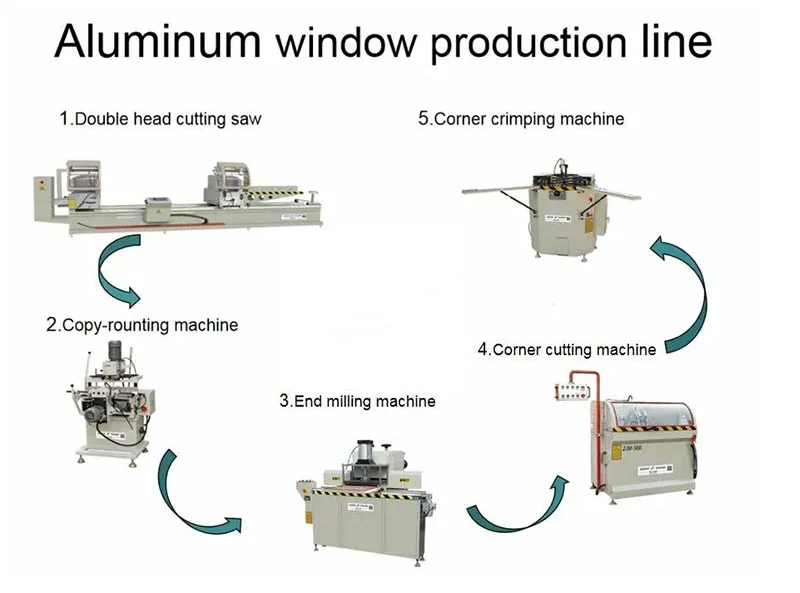

Производство на алуминиева дограма

Кримпване на прозоречни, плъзгащи и термоизолирани дограми.

Производство на алуминиеви врати

Ъглов монтаж на входни врати, балконски врати, противопожарни алуминиеви врати и интериорни алуминиеви каси.

Окачена стена и строителни профили

90° ъглово кримпване на алуминиеви стойки, напречни греди и фасадни профили.

Производство в голям обем

Използва се в средни и големи фабрики за алуминиеви врати и прозорци, където завършването на четири ъгъла в един цикъл намалява времето за обработка на рамка и поддържа по-висока дневна производителност.

Производител и гаранция

Shandong Lebulang Precision Machinery Co., Ltd., работеща като Lebulang Machine, произвежда оборудване за обработка на алуминий и PVC прозорци и врати в своето съоръжение в Джинан от 1996 г. Компанията управлява R&D, механична обработка, монтаж, тестване и продажби вътрешно. TheCNC машина за кримпване на ъгли с четири главие изграден съгласно тази интегрирана система и се доставя фабрично директно със сертификат CE и ISO 9001. Една година гаранция покрива основната конструкция. Включена е дистанционна техническа поддръжка, включително видео диагностика и ръководство за работа. Резервни части като кримпващи ножове, уплътнения и филтриращи елементи са налични и могат да бъдат поръчани отделно. Монтажът и пускането в експлоатация на място могат да бъдат организирани срещу допълнително заплащане.

ЧЗВ

Q1: Какво означава CLM4S?

A: CNC ъглова машина с 4 глави серво. „4“ се отнася до четирите независими кримпващи глави.

Q2: Какъв е максималният размер на рамката, с която машината може да се справи?

A: Стандартната конфигурация обработва рамки до 1800 mm височина и 3000 mm ширина. Нестандартните размери се обсъждат при поръчка.

В3: Трудна ли е работата с машината за нови работници?

A: Работата е чрез сензорен екран със запаметени рамкови програми. Осигурено е ръководство на английски език и видео обучение. Повечето оператори научават ежедневието в рамките на един до два работни дни.

Q4: Какви видове плащане и условия за доставка са налични?

О: Плащането може да се извърши чрез T/T или L/C в основни валути, включително USD, EUR и GBP. Стандартните условия за доставка са FOB Qingdao или Jinan. CFR, CIF и EXW също се приемат в зависимост от дестинацията на пратката.

Q5: Може ли инструментът за кримпване да бъде персонализиран за конкретни профили?

О: Да, кримпващите ножове могат да бъдат обработени така, че да съответстват на напречното сечение на профила на клиента. По време на процеса на поръчка е необходим образец на профил или чертеж, за да се произведе правилният комплект инструменти.
