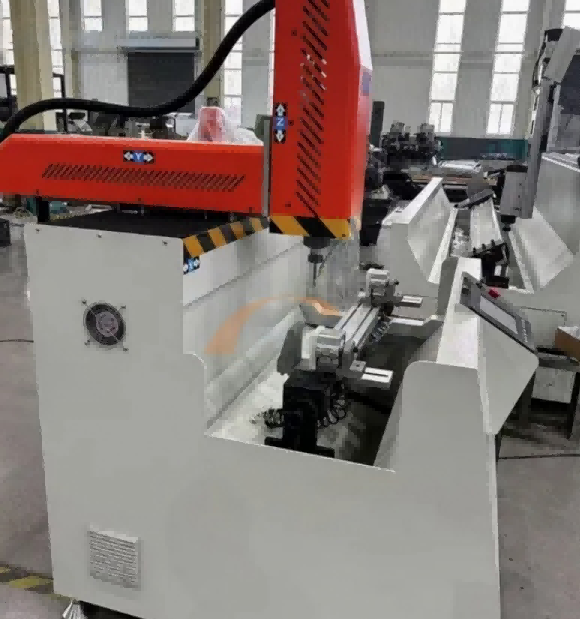

800 mm 3-осен CNC обработващ център с висока устойчивост | Специално създаден за промишлени алуминиеви екструзии

Резюме на продукта

800-милиметровият CNC обработващ център е специално създаден за промишлени алуминиеви профили, системни секции за прозорци/врати, екструдирани окачени стени и леки метални рамки. Той завършва пробиване, фрезоване, нарязване, скосяване, нарязване и повърхностна обработка с едно затягане — без ръчно препозициониране между станциите, без натрупан толеранс от многократно закрепване. Компактният отпечатък, серво задвижваните оси и оптимизираният за алуминий шпиндел го правят практичен ъпгрейд от самостоятелни бормашини, ръчни фрези и ръчно отстраняване на грапавини.

Преглед

За разлика от VMC за обработка на стомана, преоборудван за алуминий, тази машина започва от работния процес на алуминиевия профил: дълъг материал, тънки стени, стегнати отвори, чисти крайни повърхности, бързи скорости на подаване. Подсиленото тяло на машината и облекчената рамка поддържат ниски вибрации, докато високоскоростният електрически шпиндел премахва алуминия чисто, без да изгаря секцията или да оставя тежки неравности.

За работилници, работещи с профили с къса до средна дължина, хардуерни скоби, съединителни плочи, рамкови възли и окачени фасади, 800-милиметровият ход е най-доброто място — достатъчна работна дължина за повечето произведени части, достатъчно малък, за да стои до вашата линия за рязане и сглобяване.

Технически спецификации



Ключови характеристики

Алуминиева първа 3-осна конструкция — оптимизирана скорост на шпиндела, логика на подаване и евакуация на чипа за 6061 / 6063 екструдирания

Мултипроцес с едно затягане — пробиване, фрезоване, метчик, зенкер, скосяване и гравиране без преместване на профила

Накланяща се / въртяща се работна маса (-90° / 0° / +90°) — горната и двете странични повърхности, обработени в една настройка

Серво задвижвани X/Y/Z — стабилно позициониране, повтарящи се шаблони на отворите, гладко контурно фрезоване

Високоскоростен електрически шпиндел — опции с въздушно или течно охлаждане, настроени за натоварване на алуминиев чип

Графично CNC програмиране — изберете тип отвор/прорез, въведете размери, генерирайте траектория на инструмента; CAD/G-код импортиране при поискване

Пневматични профилни скоби — бързо зареждане, сигурно захващане, минимална деформация на тънкостенни участъци

Охлаждане с мъгла / спрей — поддържа фрезата хладна, изчиства дългите алуминиеви стружки, защитава анодизирани или прахово боядисани повърхности

Компактна индустриална конструкция — пасва на магазини за прозорци, фасадни работилници, производители на автоматизирани рамки и производители на OEM профили

Възможности за обработка

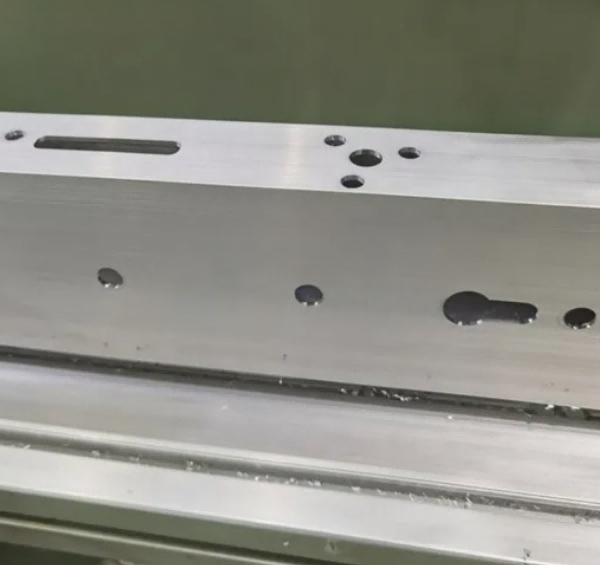

Кръгли отвори, продълговати отвори, отвори за ключове, квадратни отвори, изрези със специална форма

Челно фрезоване и квадрантиране

Фрезоване на шлици, джобове за панти, кутии за брави, отвори за хардуер

Нарязване на резба (по избор твърдо нарязване)

Скосяване, зенкериране, леко гравиране

Дълбоки проходни отвори чрез накланяне на масата

Къси промишлени екструзии, скоби, релси с T-слот, възли на машинни рамки

800 мм CNC обработващ център за промишлени алуминиеви профили Интелигентна система за управление с CNC, лесна работа за непрофесионални работници

• 10-инчов CNC контролер с многоезичен сензорен екран (английски, испански, арабски, руски по избор)
• Вградена специализирана библиотека за обработка на алуминиев профил: предварително съхранени параметри за конектори за окачени фасади, отвори за панти на прозорци, отвори за монтаж на соларни скоби, повикване с едно щракване
• Поддържа импортиране на DXF CAD чертежи чрез USB флаш устройство, системата автоматично генерира програма за NC обработка без сложно ръчно програмиране
• Допълнителен отдалечен IoT модул: онлайн отдалечено отстраняване на грешки, диагностика на грешки и статистически данни за производствени данни 24/7

800 мм CNC обработващ център за промишлени алуминиеви профили

Ние сме едно водещо предприятие, разположено в Джинан, Китай, специализирано в проектирането, производството и дистрибуцията на висококачествена машина за алуминиеви прозорци, машина за врати от UPVC, машина за обработка на стъкло. Нашата компания се ангажира да предоставя иновативни и персонализирани решения, за да отговори на разнообразните нужди на нашата глобална клиентела.

Продукти и услуги: Ние предлагаме широка гама от машини, които се грижат за производството на алуминиеви и UPVC прозорци, както и решения за двоен стъклопакет. Нашите продукти са проектирани за прецизност, ефективност и издръжливост, като гарантират, че нашите клиенти могат да произвеждат висококачествени прозорци, които отговарят на международните стандарти.

Присъствие на пазара: Нашите усъвършенствани машини намериха широки приложения в Северна Америка, Южна Америка, Европа, Близкия изток и други региони. Глобалното ни присъствие е доказателство за нашия ангажимент към качеството и удовлетвореността на клиентите.

Проучване и развитие: ние поставяме силен акцент върху изследванията и развитието. Нашият специализиран екип за научноизследователска и развойна дейност работи неуморно за иновации и подобряване на нашите продуктови предложения.

Възможности за персонализиране:Разбирайки, че всеки клиент има уникални изисквания, ние предлагаме индивидуални решения за справяне със специфични производствени нужди.

Защо да изберете този 800 mm профилен CNC център

Повечето магазини не се нуждаят от 6-метрова портална машина, за да започнат обработката на алуминиев профил. Те се нуждаят от машина, която е точна, лесна за програмиране, евтина за работа и не превръща 300 мм конзола в работа с 3 станции. Този 800-милиметров център премахва стъпката на повторно фиксиране, съкращава обучението на оператора и поддържа моделите на отворите постоянни в партидите.

В сравнение с ръчна обработка:

По-малко настройки = по-малко стекове с толеранси

Една програма = повтарящи се части

Едно затягане = квадратни отвори, подравнени слотове, чисти краища

Един оператор = пробиване + фрезоване + нарязване на резба в един и същ цикъл

Контрол и софтуер

CNC интерфейсът е създаден за профилна работа, а не за машинисти, които вече говорят G-код. Операторите избират характеристиката — отвор, прорез, джоб, резба, проход на челна фреза — въведете размера и позицията и системата обработва траекторията на инструмента. За напреднали потребители се поддържат CAD чертежи и импортиране на G-код, а машината може да бъде интегрирана със софтуер за прозорец-врата/стена-завеса или експортиране на ERP данни при поискване.

Инструменти и охлаждане

Алуминият иска остри инструменти, правилен наклонен ъгъл и бързо евакуиране на стружките. Машината поддържа твърдосплавни челни фрези, комбинации свредло/фреза, цанги за нарязване на резба, накрайници за гравиране и триони. Охлаждането с мъгла предотвратява заваряването на стружки към фрезата; за по-тежки участъци е налично охлаждане с вода.

Затягане и захващане

Пневматичните скоби държат профила срещу референтната основа, без да смачкват тънките стени. Станциите за закрепване могат да бъдат препозиционирани за различни височини и ширини на секциите. Предлагат се опционални персонализирани челюсти за системни профили, секции с термично прекъсване и нестандартни екструзии.

Качество и твърдост

Ключовите структури са облекчени, за да се намалят дълготрайните изкривявания. Линейните водачи и сферичните винтове са избрани за повторно позициониране, а не само за максимална скорост. Резултатът е стабилна точност при партидни серии — не само добра първа част.

Опаковане и доставка

Калъф от шперплат / стреч фолио + стоманена лента за износ

Включени са ръководство за работа и видео за обучение на английски език

Дистанционно ръководство за инсталиране и обучение по програмата

OEM / ODM име на модела, цвят и етикет се поддържат

MOQ: 1 комплект

Време за изпълнение: 10–30 работни дни в зависимост от конфигурацията

Следпродажбено обслужване

12–24 месеца гаранция според конфигурацията

Дистанционна техническа поддръжка през целия живот

Доставка на резервни части и консумативи

Предлага се услуга на място за избрани пазари

Поддръжка на английски/китайски/испански/руски/арабски език по избор

ЧЗВ

Може ли да реже стомана или неръждаема стомана?

Оптимизиран е за алуминий и PVC/леки сплави. Случайни тънки части от мека стомана са възможни с правилна инструментална екипировка и намалено подаване, но това не е център за обработка на стомана.

800 мм достатъчни ли са за дълги профили за окачени фасади?

За 6-метрови колони с пълна дължина, не — те се нуждаят от център с профил с дълъг ход. Но за машинно обработени възли, крайни детайли, скоби и къси секции, 800 мм е идеален.

Може ли да натиска резби?

да Твърдото нарязване на резба е по избор в зависимост от системата за управление и шпиндела.

Колко трудно се учи?

Нов оператор може да изпълнява стандартни задачи за дупки/слотове след кратко видео обучение. Сложното 3D фрезоване изисква CAD/CAM опит.

Поддържате ли персонализирани тела?

да Изпратете напречно сечение на профила, шаблон на отворите и размер на партидата; ние предлагаме скоби, инструменти и оформление на цикъла.
