100 мм * 3500 мм машина за комбиниране на ъгли от алуминиеви прозорци и врати с две глави
Машината за комбиниране на ъгли на алуминиеви прозорци и врати с марка Lebulang 100 mm * 3500 mm с две глави (наричана още машина за кримпване на ъгли с две глави) е полуавтоматична хидравлична единица, предназначена за кримпване на ъгли на 90° на алуминиеви профили в производството на прозорци и врати. Завършва два ъгъла в един цикъл, поддържа ширина на профила до 100 мм и максимална дължина на рамката 3500 мм, идеален за производство на средни до големи партиди на високоякостни алуминиеви рамки. нашата фабрика е в Китай.
Проектиран за кримпване на 90° ъгъл на алуминиеви рамки за прозорци и врати, този хидравличен модул с двойна глава завършва два ъгъла в един цикъл. Ширината на профила достига 100 mm, а максималната дължина на рамката е 3500 mm. Минималният размер на рамката е 450 × 450 mm, покриващ както стандартни, така и умерено големи възли.
Хидравличната система осигурява номинално налягане между 15 и 18 MPa, създавайки постоянна сила на пресоване за стегнати ъглови съединения без празнини. Две глави работят едновременно, което намалява времето на цикъла в сравнение с алтернативите с една глава. Пневматичните скоби се захващат преди да започне кримпването, като прилагат предварително напрежение, което държи профила на място и помага за предотвратяване на изкривяване по време на процеса на свързване.

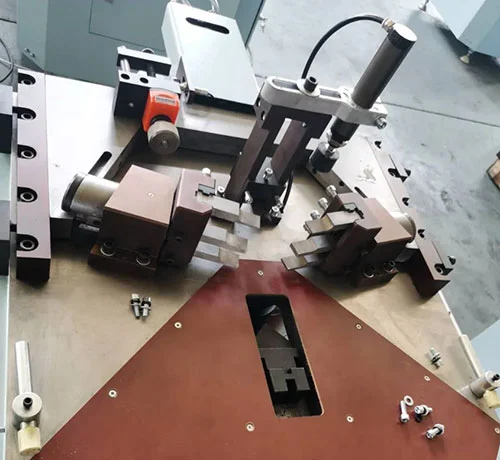

Позиционирането и настройките на инструментите са механични. Вътрешните и външните локализиращи блокове се изместват вертикално, а кримпващите ножове могат да се преместват отпред назад, както и отляво надясно. Този диапазон на движение позволява на машината да се адаптира към различни напречни сечения на профили, без да изисква специални инструменти за всяка форма. Линейните водачи носят движещите се възли, като поддържат точност на комбиниране на ъгли в рамките на ±0,1 mm и грешка на шева под 0,15 mm.
Устройството работи на 380V трифазно захранване и черпи 1,5 kW мощност. Резервоар за хидравлично масло от 20 L поддържа веригата за кримпване, а работното въздушно налягане остава между 0,5 и 0,8 MPa. Типичните употреби включват прозоречни рамки, плъзгащи се и термично разделящи се рамки, монтаж на алуминиев панел за врати и 90° свързване на стойки или транци при производството на фасадни стени. Отпечатъкът на машината е с размери 1200 × 1100 × 1300 mm.
Lebulang Machine, която произвежда оборудване за обработка на алуминиев профил в своята фабрика в Китай в продължение на почти 30 години, доставя тази машина за комбиниране на ъгли със CE сертификат. Налични са персонализирани OEM конфигурации и оборудването се предоставя директно от фабриката. Дизайнът е създаден за лесна ежедневна поддръжка, а ръководството за дистанционно инсталиране е включено без допълнително заплащане.
100 мм * 3500 мм машина за комбиниране на ъгли от алуминиеви прозорци и врати с две глави
- Едновременно кримпване на две главиЕднократно завършване надва 90° ъгъла; 2× ефективност спрямо машини с една глава, идеални за масово производство.
- ✅ 100 мм × 3500 мм голям капацитетМаксимална ширина на профила100 мм, максимална дължина на рамката3500 мм; минимален размер на рамката450×450 мм, пасва на стандартни и извънгабаритни алуминиеви рамки.
- ✅ Издръжлива хидравлична системаНоминално налягане15--18MPa, силната сила на кримпване осигурява твърди ъглови връзки без празнини.

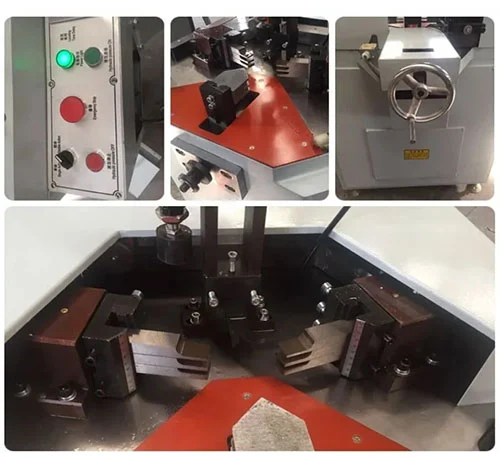

- ✅ Прецизно регулируемо позициониранеВътрешни/външни позициониращи блоковерегулируеми нагоре/надолу; кримпващи ножовепредна/задна, лява/дясна регулируемаза различни раздели на профила.
- ✅ Пневматично затягане и предварително опъванеАвтоматично затягане с предварително напрежение предотвратява деформация на профила; осигурява точни ъгли от 90° и плътни шевове.
- ✅ Високопрецизни линейни водачиПлавно, стабилно движение; ъглова съчетаваща точност±0,1 мм, последователна диагонална точност.

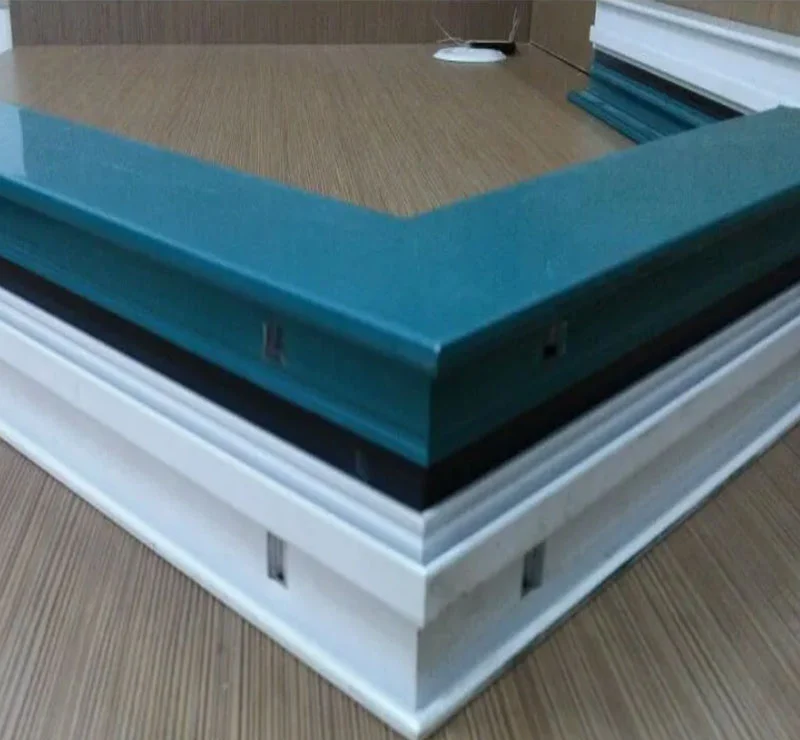

100 мм * 3500 мм две глави машина за комбиниране на ъгли на алуминиеви прозорци, работещи образци на машина за комбиниране на ъгли на прозорци за алуминиеви врати на прозорци
Технически спецификации
| Напрежение | 380V/50HZ |
| Мощност | 1,5KW |
| Капацитет на масления резервоар | 20л |
| Ширина на профила | 90 мм |
| Номинално налягане на маслото | 15Mpa |
| Въздушно налягане | 0,5-0,8Mpa |
| Грешка в шева | <0,15 мм |
| Измерение | 1200х1100х1300 мм |
Сценарии за приложение
Производство на алуминиева дограма
Кримпване на ъгъла на прозоречна рамка, плъзгане и термично прекъсване.
Производство на алуминиеви врати
Монтаж на входна, балконска и противопожарна алуминиева каса.
Профили за окачени стени и фасади
Комбинация от 90° ъгъл на стойка, транец и външен панел.
Средни и големи фабрики
Рентабилен за масово производство с високи изисквания за производителност.
ЧЗВ
Въпрос: Може ли оборудването на Zhonglin CNC да отговори на различни нужди (напр. рамки за врати/прозорци и алуминиеви профили за окачени фасади)?
A: Да. Ние предлагаме интелигентни врати/прозорци, алуминиеви окачени стени/промишлено алуминиево оборудване и персонализирани решения. G20/G50 работна станция обработва врати/прозорци пълен процес; Трионът ZLSJ-HCNC реже профили за фасадни фасади (45°-135°). Ние адаптираме оборудване към вашия процес.
Въпрос: Притеснявате се от сложна операция и имате нужда от много квалифицирани работници след покупката? Какво е решението на Jinan?
О: Нашият производител понижава праговете чрез дизайн и обслужване. Оборудването има "безупречна работа" (автоматична идентичност на данните, без сложно програмиране). Ние предоставяме безплатно обучение, насоки за инсталиране и дистанционно обслужване, за да намалим зависимостта от квалифицирани работници.
Въпрос: Какво ще кажете за точността и стабилността на обработката на вашето оборудване (критично за качеството и ефективността на нашия продукт)?
О: Ние следваме "Точност, Надеждност, Професионализъм". Хардуер: 100+ машини от висок клас (напр. обработващи центри) и основни части от най-добрите марки (HIWIN, Schnider); някои съоръжения имат ±0,02 mm повторно позициониране, ±0,1 mm рязане, ±0,05 mm точност на фрезоване. Процеси: диамантени инструменти, серво системи, леярски конструкции и автоматично регулиране на лазерната мощност. Всички избягват преработката, осигуряват стабилно качество и повишават ефективността.
