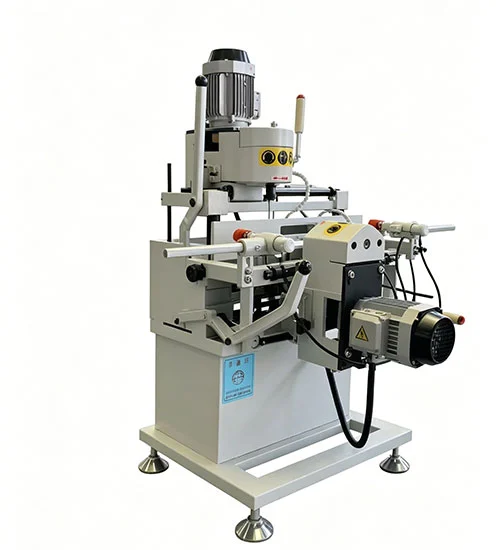

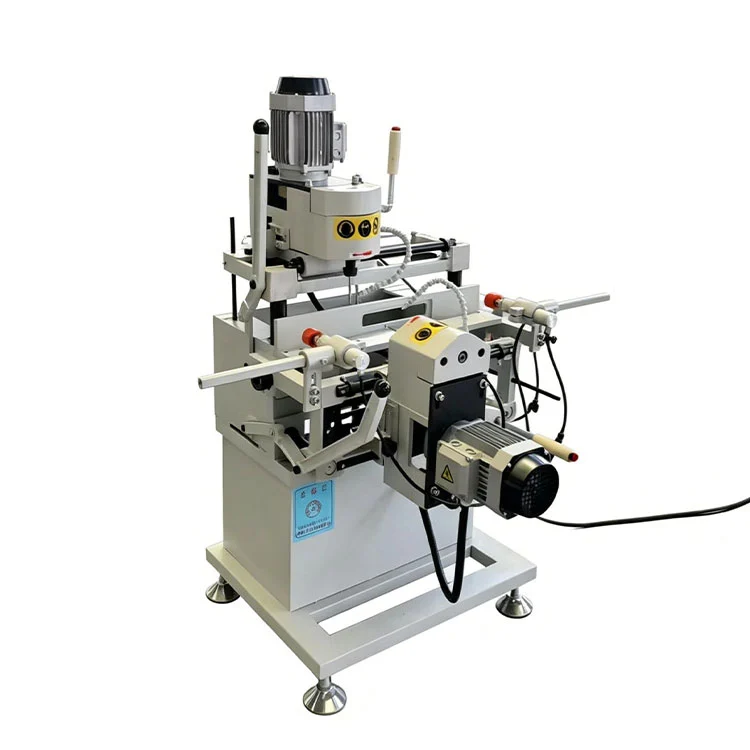

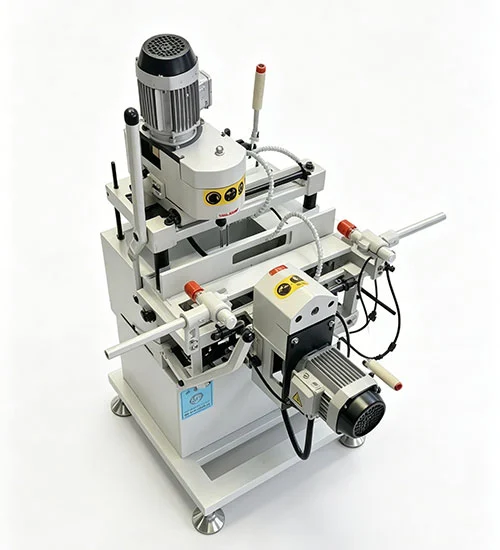

UPVC машина за водно фрезоване на прозорци

• UPVC машина за водно фрезоване на прозорциосигурява възможност за фрезоване по три оси: вертикални, хоризонтални и ъглови срезове на една и съща станция.
• Предназначен е за фрезоване на канали за оттичане на водата и отвори за балансиране на въздушното налягане в PVC профили за прозорци и врати.
• Долната глава се променя и затяга инструмента с едно затягащо действие, така че обработката на слотовете наUPVC машина за водно фрезоване на прозорцие завършен без междинни ръчни смени на инструмента.
• Работната маса за фрезоване се движи по протежение на правоъгълен линеен водач, поддържайки праволинейно движение по време на рязане.
• Наклонената глава за фрезоване позволява регулиране на ъгъла и автоматично движение нагоре/надолу плюс движение наляво/надясно. Това позволява фрезоване на водни канали под ъгъл от 45°, като запазва симетрията на левия и десния канал.
• Монтирани са високоскоростни шпинделни двигатели за стабилно фрезоване при необходимите скорости на рязане.

Технически спецификации

Обхват на приложение

товаUPVC машина за водно фрезоване на прозорцисе използва на линии за производство на PVC и PVC прозорци и врати. Типичните приложения включват фрезоване на дренажни прорези в основата на прозоречни рамки и плъзгащи се прозоречни рамки, изрязване на отвори за изравняване на въздушното налягане в напречни греди и стойки и производство на ъглови процепи, където се изисква от дизайна на профила. Машината обработва както стандартни бели профили, така и цветни или ламинирани секции, като триосното оформление на главата покрива повечето конфигурации на слотове, които се срещат при производството на жилищни и леки търговски прозорци.

Ключови компоненти

• Три шпинделни двигателя (0,75 kW всеки):Осигурете независимо задвижване за трите фрезови глави, работещи със скорости до 24 000 r/min за чисти ръбове на прорези върху UPVC материали.
• Правоъгълна линейна направляваща система:Поддържа движещата се работна маса по време на хода на фрезоване, като спомага за поддържането на изправеността на слота и повтаряемото позициониране в партидите.
• Пневматично затягане на инструмента на долната глава:Фрезата се сменя и затяга с едно действие, намалявайки времето на престой и елиминирайки процедурите за ръчно затягане на инструмента.
• Регулируема наклонена глава (глава № 3):Ъгълът на фрезоване може да се настрои ръчно със заключваща дръжка, покриваща 45° и други ъгли, като същевременно се поддържа постоянна симетрията на ляво-десния слот.
• Контролен панел и окабеляване:Работа с бутон със специално аварийно спиране. Електрическите компоненти са поставени в защитен от прах корпус, а пневматичната верига включва филтър-регулатор-лубрикатор за поддържане на стабилно налягане на клемата.
• Рамка и предпазители:Заварената стоманена основа осигурява твърда конструкция. Прозрачни предпазители покриват зоната на фрезоване и се свързват с веригата за стартиране на шпиндела.

Функции на машината

• Автоматична смяна на инструмента и цикъл на слота:Долната глава извършва затягане и освобождаване на инструмента с едно действие, завършвайки фрезоването на шлици без ръчно пренастройване на инструмента.
• Възможност за отвор за вода и отвор за баланс:Обработва дренажни слотове и отвори за изравняване на въздушното налягане на UPVC и PVC профили.
• Насочвано движение:Правоъгълен линеен водач поддържа подвижната работна маса, допринасяйки за прави, повтарящи се траектории на фрезоване.
• Прости контроли:Работа с бутон с ясно обозначени функции; оператори с основно фабрично обучение могат да управляват машината след кратък период на настройка.
• Компактен отпечатък:Размери от 1150 × 1100 × 1700 mm се вписват в стандартни линии за производство на прозорци.

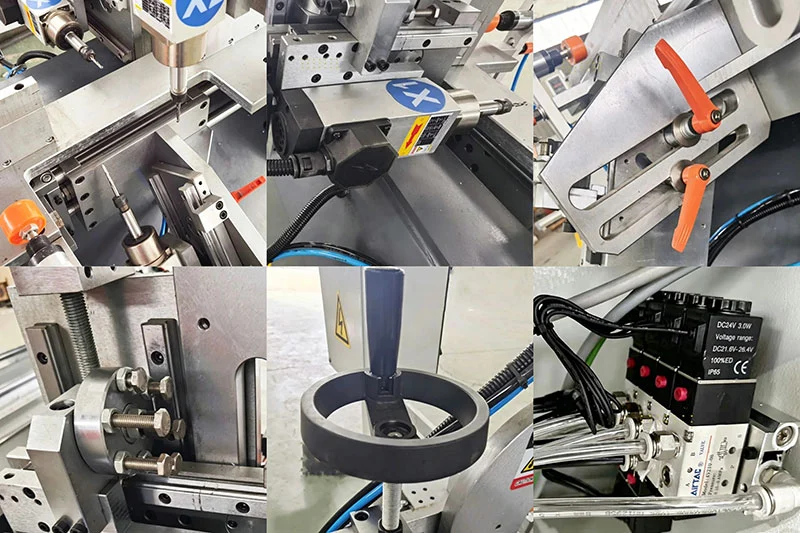

Подробности за продукта

• Три фрезови глави— конфигуриран за обработка на водни прорези и въздушни отвори на UPVC профили на прозорци и врати.
• Високоскоростен шпинделен двигател— максимална скорост на въртене до 24 000 r/min за чисти ръбове на слотовете.
• Глава №3 (наклонена)— ъгълът на фрезоване може да се настрои ръчно, за да съответства на необходимия ъгъл на слота.
• Бързо регулиращ се ограничител на дълбочината— намалява времето за настройка при превключване между партиди профили.
• Регулиране на височината на ръчното колело— позволява на оператора да регулира фино вертикалната позиция на ножа без инструменти.
• Пневматични и електрически компоненти— доставени от международно признати доставчици и окабелени да отговарят на изискванията на CE.

Опаковане и доставка

всекиUPVC машина за водно фрезоване на прозорцие опакован в стандартен експортен дървен сандък с вътрешна подплата от пяна и стоманени ленти. Сандъкът е ясно маркиран със символи за манипулиране и данни за доставка. Условията за доставка са FOB Jinan или Qingdao, с изпращане обикновено в рамките на 15–25 работни дни след потвърждаване на поръчката. Доклад от теста преди доставката и цифрово копие на CE сертификата се предоставят преди машината да напусне фабриката.

ЧЗВ

Въпрос 1: Какви материали може да обработва тази машина за фрезоване на водни канали от PVC PVC прозорци?

A: Изграден е за PVC и PVC профили за прозорци и врати.

Q2: Машината изисква ли квалифицирани оператори?

О: Контролите са базирани на обикновен панел с бутони. Операторите могат бързо да научат работния процес и са предоставени подробни инструкции.

В3: Може ли машината да фрезова 45° водни канали?

A: Да. Наклонената глава за фрезоване поддържа фрезоване на шлици под 45° и поддържа ляво-дясна симетрия на профила.

Q4: Захранването може ли да се персонализира?

О: Стандартната конфигурация използва 220V 50/60Hz. Други напрежения могат да бъдат договорени при поръчка.

Q5: Как работи автоматичната смяна на инструмента?

О: Механизмът на долната глава се променя и затяга фрезата с едно движение, което позволява завършването на слота без спиране за ръчно регулиране на инструмента.

В6: Какъв е обхватът на дължината на смилане?

О: Дължината на фрезоване се регулира от 30 mm до 60 mm.

Q7: Машината идва ли със софтуер или инструкции?

О: Включен е английски софтуерен интерфейс и инструкции за работа. Системата може да импортира чертежни данни от AutoCAD.

В8: Какъв е общият размер и тегло?

A: 1150 × 1100 × 1700 мм, бруто тегло 200 кг.

В9: Налични ли са резервни части?

A: Да. Консумативи като режещи колела и инструменти за настройка се предлагат като допълнителни елементи, а често износените части могат да бъдат заменени от потребителя.
