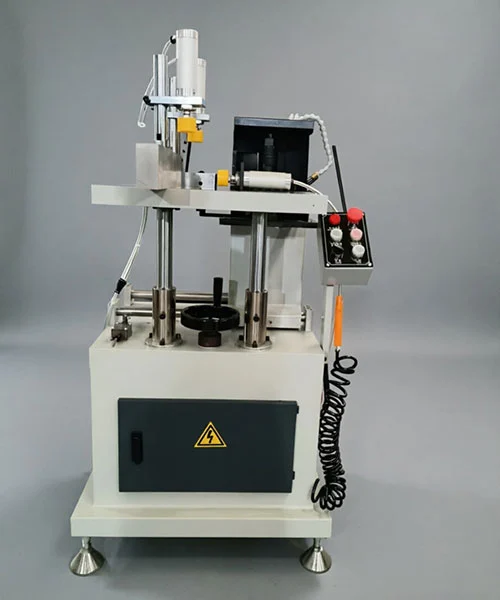

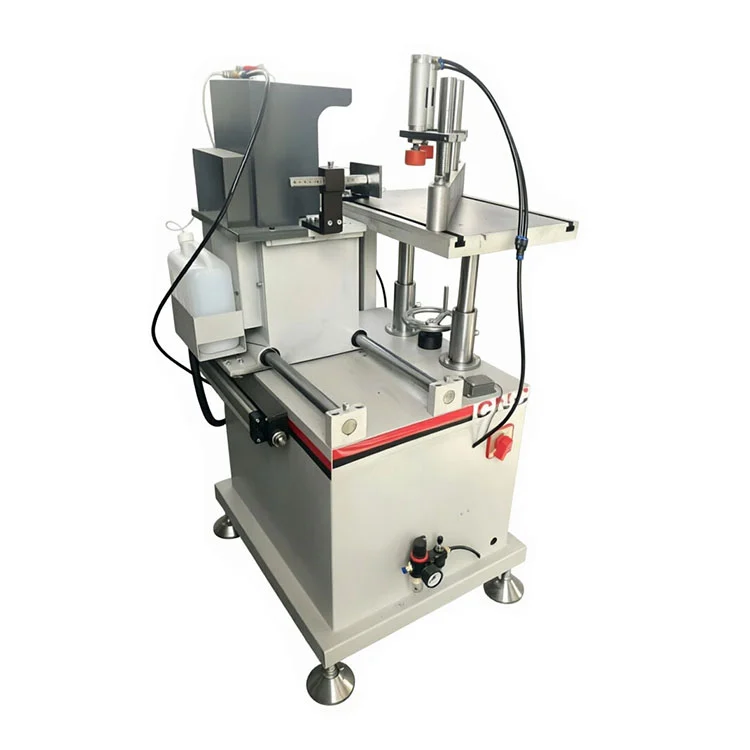

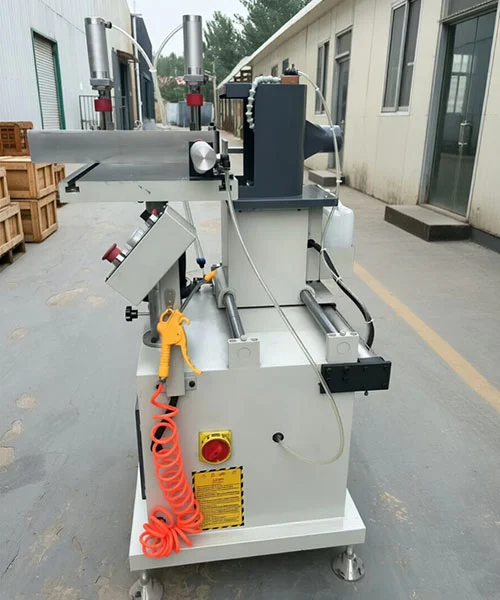

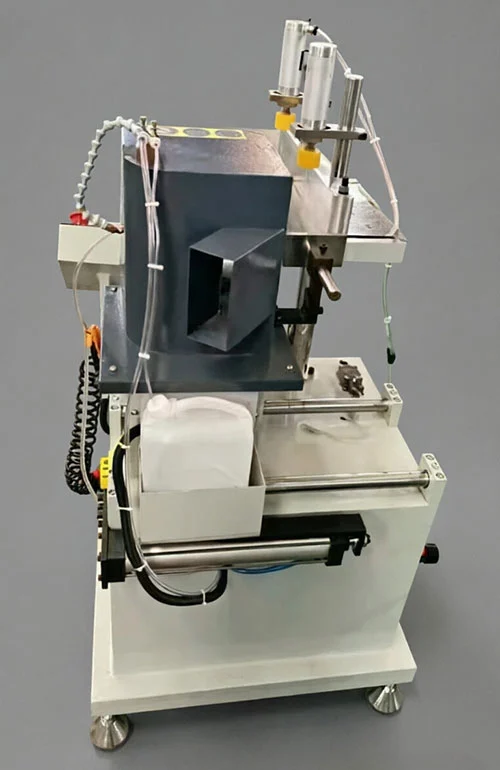

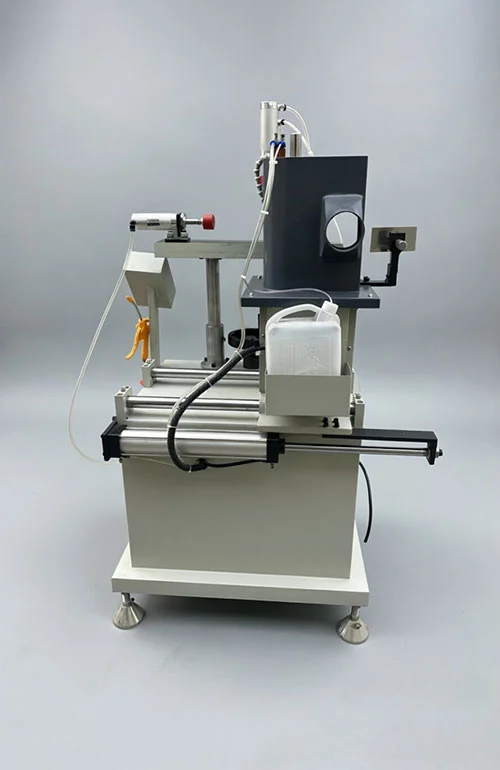

Машина за фрезоване на PVC крайни профили за прозорци

Ключови характеристики

• Оформяне на края на профила:TheМашина за фрезоване на PVC крайни профили за прозорципобира повърхности на стъпала, правоъгълни жлебове, шипове и подобни структури чрез смяна на инструмента, който е закрепен върху хоризонтален шпиндел.
• Диапазон на фрезоване под ъгъл:Позиционираща плоча на работната маса може да се настрои между -55° и +55°, позволявайки скосени срезове в краищата на профила без персонализирани приспособления.
• Подаване на линейни лагери:Механизмът за подаване на инструмента работи върху двойка линейни лагери, поддържайки ниски вибрации и повторяемост на движението по време на циклите на фрезоване.
• Крайно покритие на повърхността:Обработените краища постоянно достигат грапавост Ra12,5 μm, което е достатъчно за плътно сглобяване на напречните греди и секциите на рамката.
• Пневматично затягане:Профилите се държат от въздушни скоби по време на рязане, намалявайки усилието на оператора, като същевременно поддържа позицията на детайла.

Технически спецификации

Обхват на приложение

товаМашина за фрезоване на PVC крайни профили за прозорцисе използва в производството на PVC дограма, алуминиево-пластмасова композитна дограма и термосчупена алуминиева дограма. Типичните заготовки включват средни напречни греди, профили на рамката на вратата и други екструдирани секции, които изискват оформяне на челната повърхност, нарязване на канали или изрязване на шипове преди сглобяване.

Ключови компоненти

• Фрезов шпиндел:Хоризонталният шпиндел приема взаимозаменяеми фрези за работа със стъпала, жлеб и шип. Работи със скорост, която съответства на твърдосплавните инструменти за чисто отстраняване на материал.
• Система за линейни лагери:Каретката за подаване се движи върху запечатани линейни лагери, които изискват само периодично смазване и спомагат за поддържане на постоянна геометрия на рязане във времето.
• Пневматичен затягащ блок:Скобите се захващат при подаване на въздух 0,5–0,8 MPa. Челюстите са оформени така, че да се избегне маркирането на профилните повърхности по време на цикъла на фрезоване.
• Регулируема работна маса:Ръчно зададена позиционираща плоча позволява на оператора да набира ъгли от -55° до +55°, със скала за повторно позициониране.

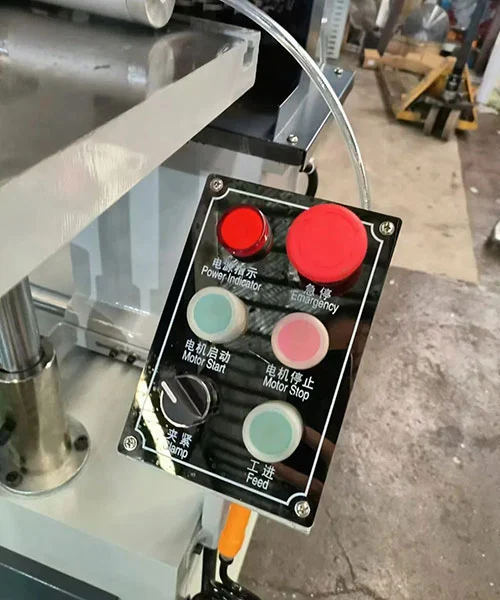

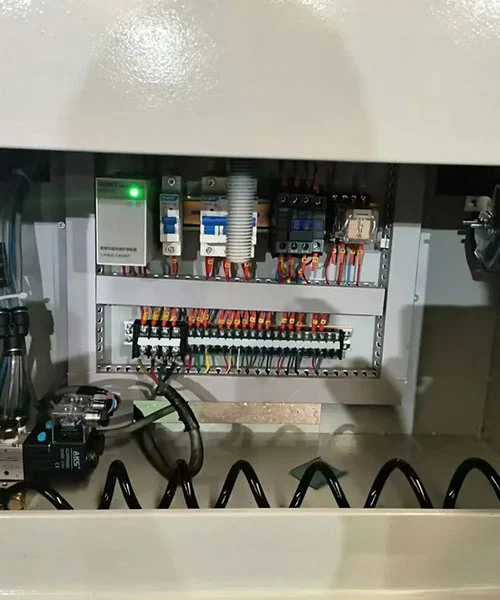

• Контролна верига:Използва обикновена станция с бутони и защитна блокировка, която предотвратява стартирането на шпиндела, когато предпазителят е отворен. Електрическите компоненти са подредени в защитен от прах корпус.

Производител и поддръжка

С фабрика, създадена през 1996 г., Lebulang Machine произвежда оборудване за обработка на профили в Джинан, Китай в продължение на почти три десетилетия. TheМашина за фрезоване на PVC крайни профили за прозорцидоставя се директно от фабриката, носи CE и ISO сертификати и може да бъде персонализиран съгласно OEM/ODM споразумения. Една година гаранция покрива основната структура, а ръководството за дистанционно инсталиране се предоставя без допълнително заплащане.

Опаковане и доставка

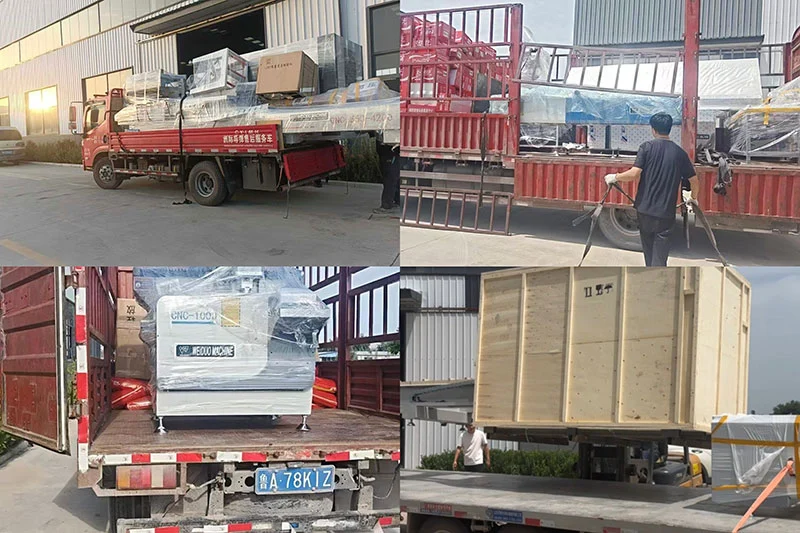

всекиМашина за фрезоване на PVC крайни профили за прозорцие опакован в стандартен дървен сандък за износ с вътрешна скоба за предотвратяване на движение по време на транспортиране. Щайгата е устойчива на влага и етикетирана с инструкции за работа. Условията за доставка са FOB Jinan или Qingdao, като времето за доставка обикновено е 15 до 25 работни дни след потвърждаване на поръчката. Документи, включително протокол от изпитване, опаковъчен лист и CE сертификат, се изпращат цифрово преди изпращане.

ЧЗВ

Въпрос 1: Какви профилни структури може да обработва PVC фрезовата машина за прозоречни профили?

О: Чрез смяна на режещия инструмент машината фрезова стъпаловидни повърхности, правоъгълни жлебове, шипове и други крайни детайли, които обикновено се изискват при PVC и алуминиево-пластмасови композитни напречни греди и рамкови профили.

Q2: Какъв е обхватът на ъглово регулиране за скосено рязане?

A: Плочата за позициониране на работната маса може да се регулира от -55° до 55°, което прави възможно производството на крайни срезове под ъгъл в този диапазон без допълнителни приспособления.

Q3: Как се поддържа стабилността по време на смилане?

О: Механизмът за подаване на инструмента използва двойка линейни лагери, което намалява вибрациите и помага да се поддържа постоянна дълбочината на фрезоване при повтарящи се цикли.

Q4: Каква грапавост на крайната повърхност може да се очаква?

О: Постоянно обработените краища постигат грапавост от Ra12,5 μm, покритие, което позволява плътно прилягащи фуги при монтажа на прозорци и врати.

Q5: Какви са размерите на работната маса?

A: Работната маса на машината е с размери 500 × 350 mm, осигурявайки стабилна опора за стандартни UPVC и алуминиево-пластмасови прозоречни профили.

Q6: Каква е максималната ширина на фрезоване?

A: Комплектът инструменти поддържа максимална ширина на фрезоване от 90 mm.

Q7: Какви са изискванията за захранване и захранване с въздух?

О: Машината работи с трифазно захранване от 380 V, 50 Hz и изисква работно въздушно налягане от 0,5 до 0,8 MPa за пневматичната система за затягане.

В8: Налични ли са резервни части?

A: Да. Обичайните износващи се части, включително вносни режещи колела и инструменти за настройка, се предлагат като опции и могат лесно да се сменят от оператора.
